ディクシー180 モーターグライダー

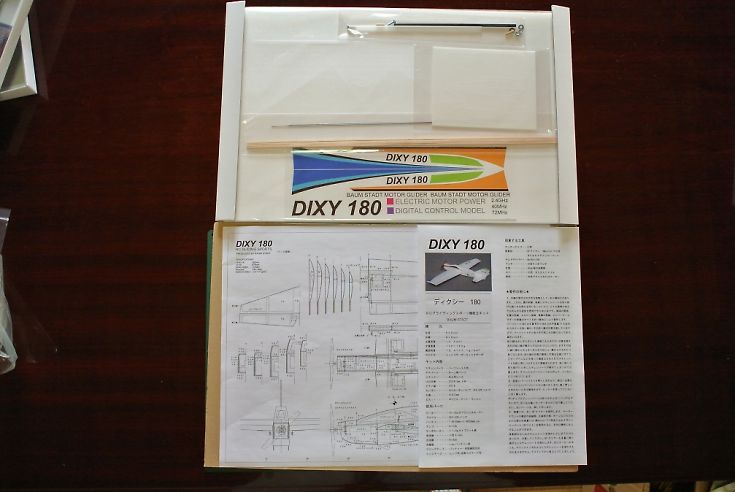

バウムシュタット (最近北海道に移転しました)という所で出しているライトウエイトシリーズ180のラインナップにDIXY180という小型モーターグライダーのキットがあります、これを一式を頂いたので作成してみました。

f:id:blogdaichan:20190108104512j:plain

この機体は薄いスチロール製で紙のように折り曲げたり接着して作成します。

f:id:blogdaichan:20190108104508j:plain

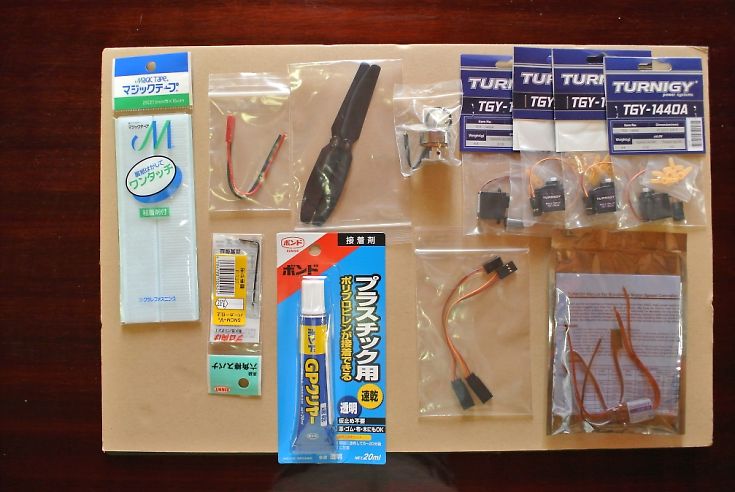

これはパーツの一覧です。

ブラシレスモーター:2300KV 18g  6×5ペラを使用します アンプは10A用 サーボは約5gです。

2セル350mAのリポを使います。

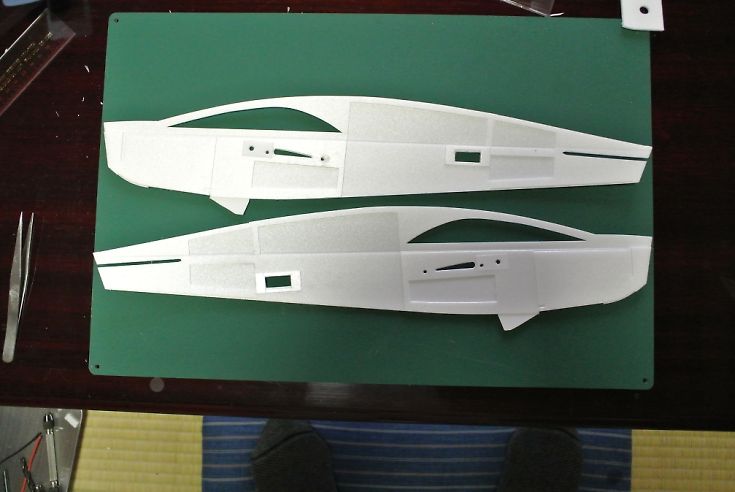

f:id:blogdaichan:20190108104505j:plain

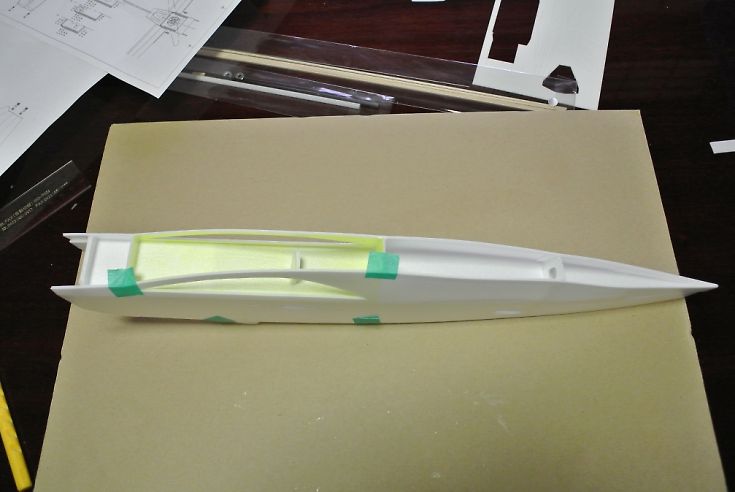

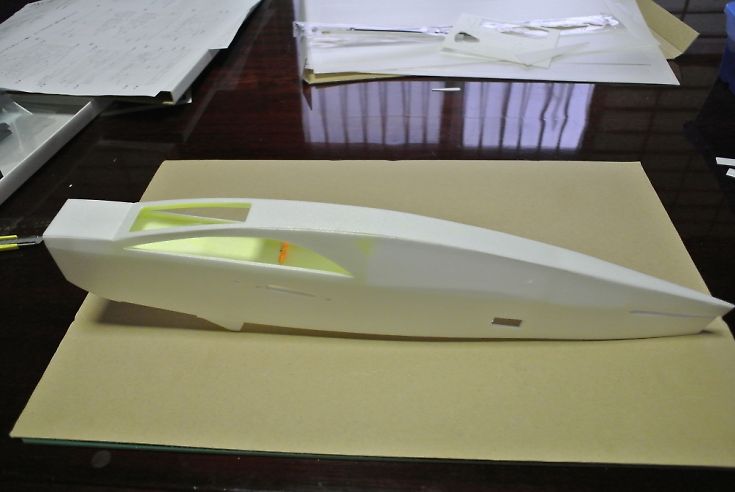

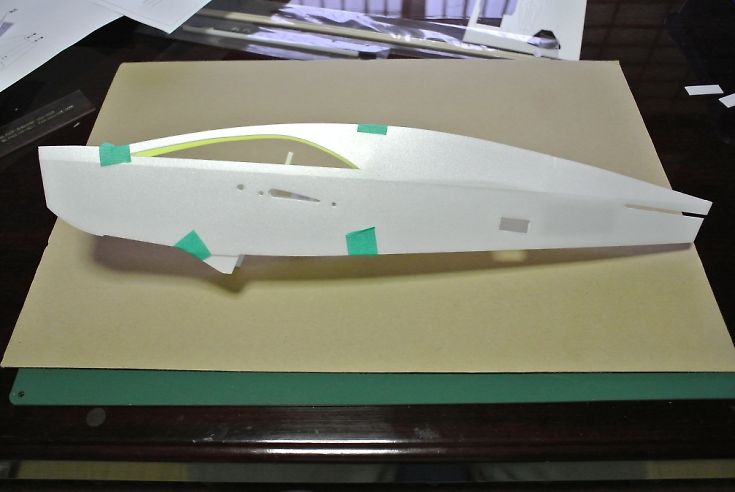

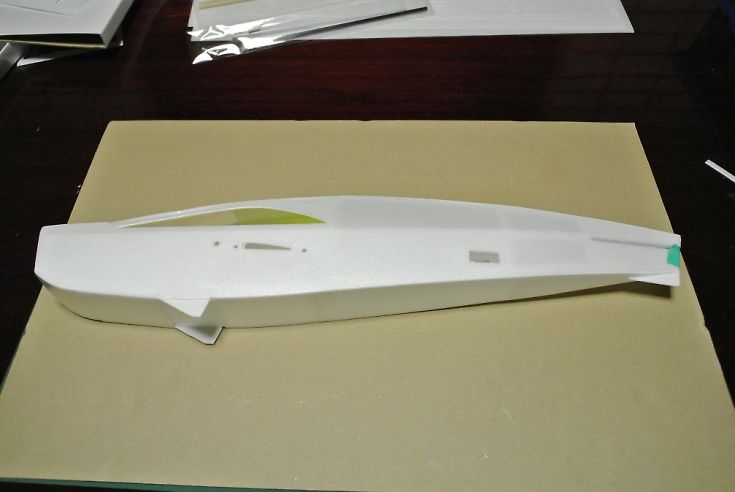

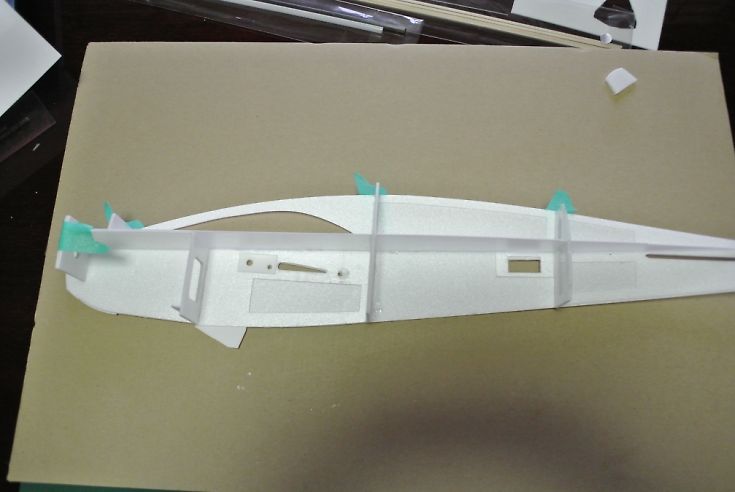

まず胴体を作成していきます、スチロールを接着剤で貼り付け補強していきます、設計図を見ながら順番通り作成します。

f:id:blogdaichan:20190108104502j:plainf:id:blogdaichan:20190108104458j:plainf:id:blogdaichan:20190108104454j:plainf:id:blogdaichan:20190108104451j:plainf:id:blogdaichan:20190108104448j:plain

次に主翼の作成にかかります。

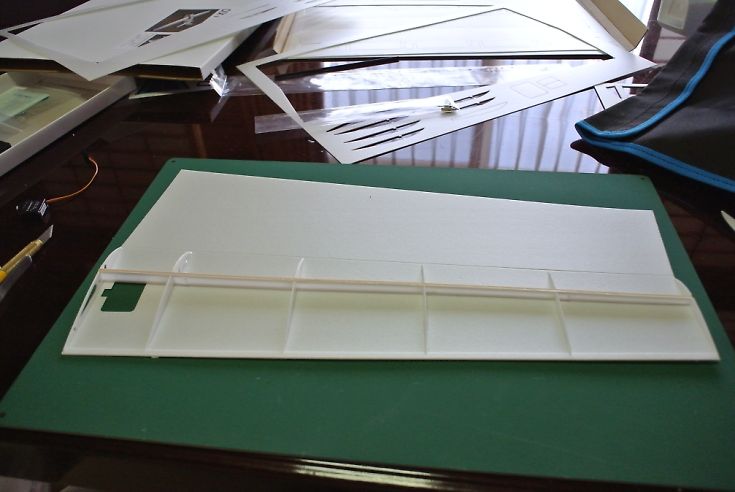

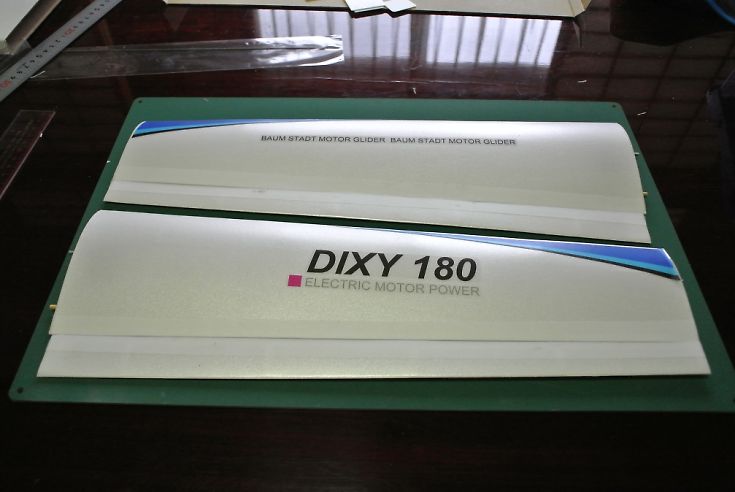

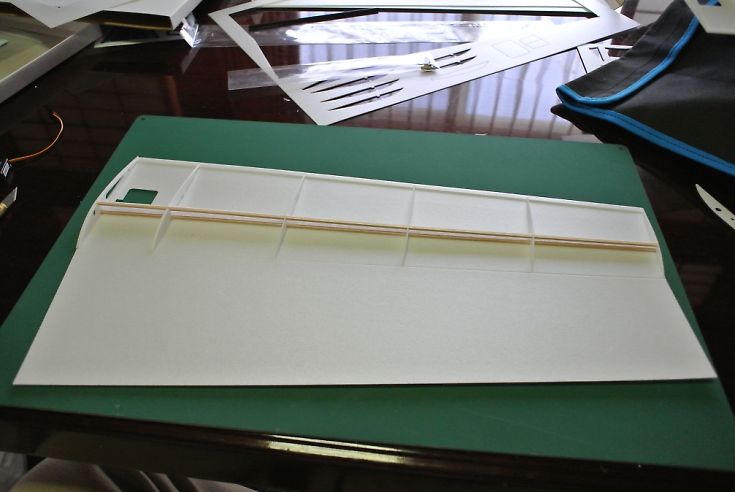

主翼のスチロールの下面にリブを接着し折り曲げてリブの上側に接着します、主翼左右対称に作成します。

f:id:blogdaichan:20190108104445j:plainf:id:blogdaichan:20190108104442j:plainf:id:blogdaichan:20190108104544j:plainf:id:blogdaichan:20190108104538j:plain

ヒンジテープでエルロンを取り付ます。

f:id:blogdaichan:20190108104540j:plain

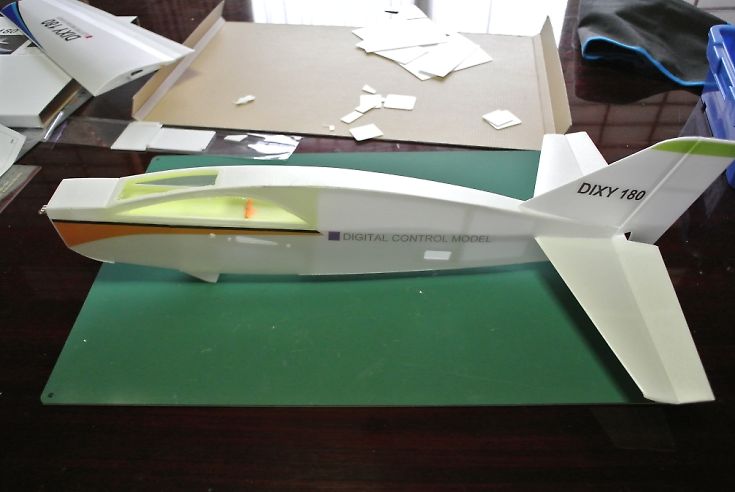

胴体に水平尾翼及び垂直尾翼を取り 付けます。

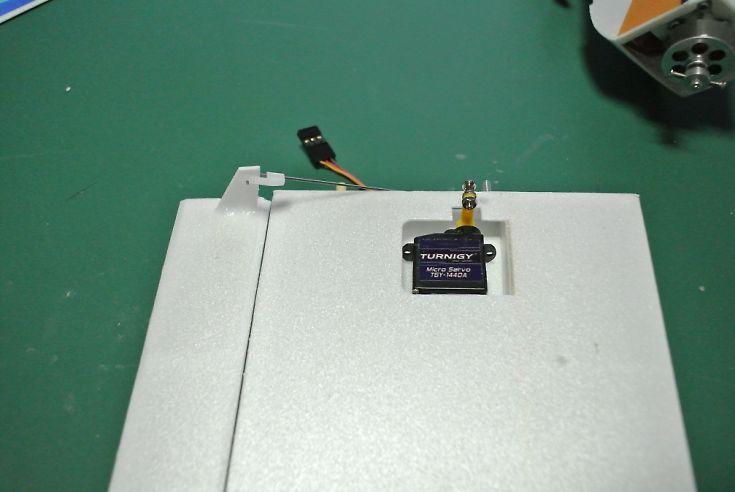

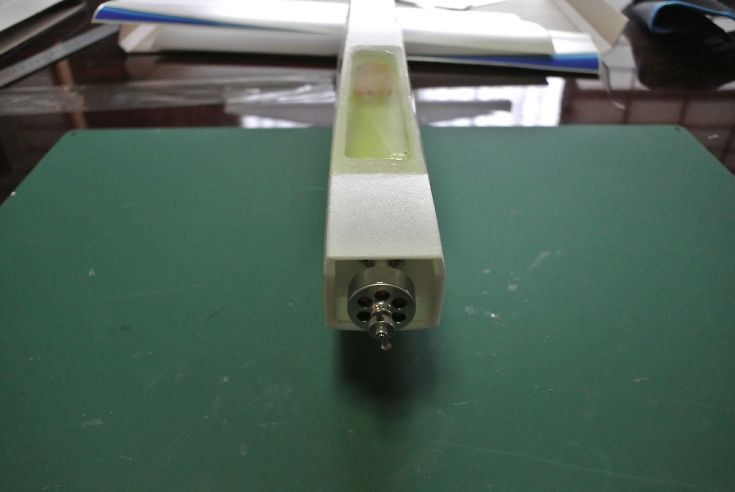

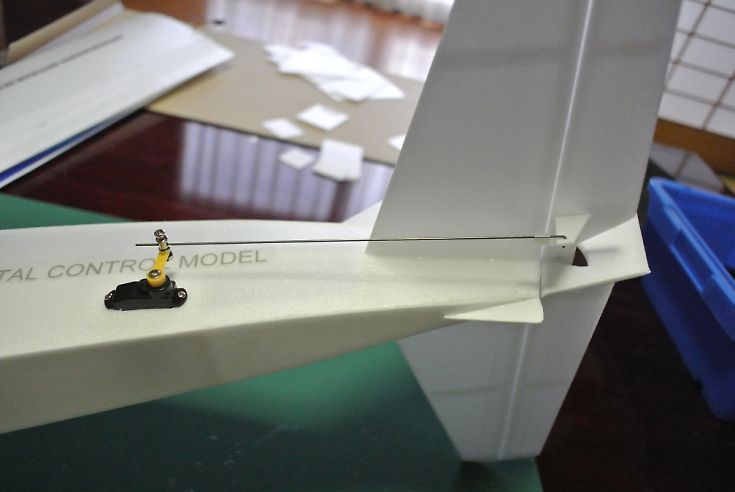

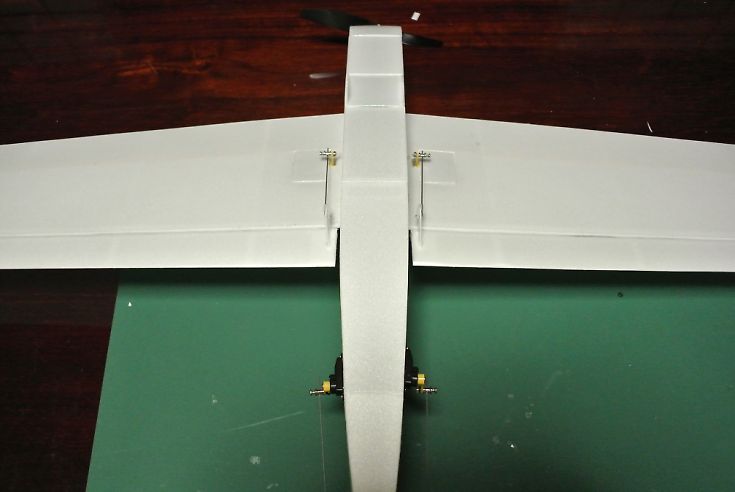

モーターを取り付け、エルロン・エレベータ・ラダーの各サーボを取り付けリンケージを行います。

f:id:blogdaichan:20190108104533j:plainf:id:blogdaichan:20190108104531j:plainf:id:blogdaichan:20190108104528j:plainf:id:blogdaichan:20190108104525j:plainf:id:blogdaichan:20190108104520j:plainf:id:blogdaichan:20190108104515j:plainf:id:blogdaichan:20190108104518j:plain

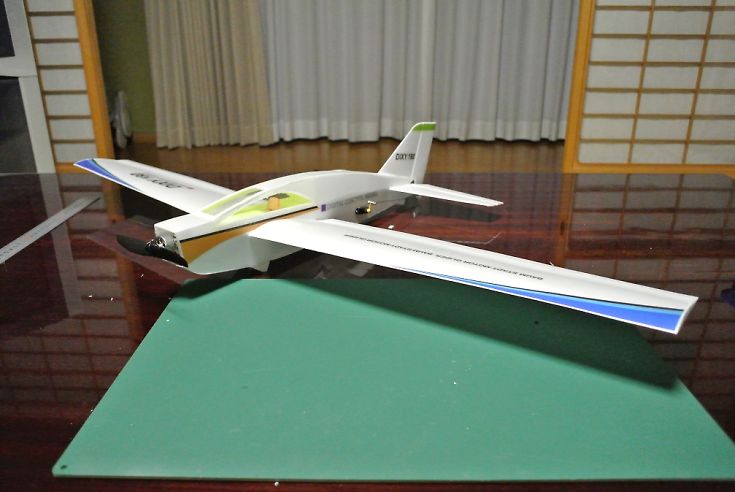

これで完成です

全長・・・・・・・505mm 翼長・・・・・・・878mm 翼面積・・・・・10.5dm2 翼型・・・・・・・下面フラット9% 機体重量・・・62g 全備重量・・・130~180g

この機体全備重量175gです、はたして飛ぶのでしょうか小さな機体は飛ばすのが難しそうですが、風のない日に挑戦してみます。
