電源周りの配線です、ESCで使用するプラス側6本マイナス側6本の合計12本と、NAZA・FPV・ジンバルなどの電源用にも必要です、6Sのリポを使用しますのでUBECも取り付けます。

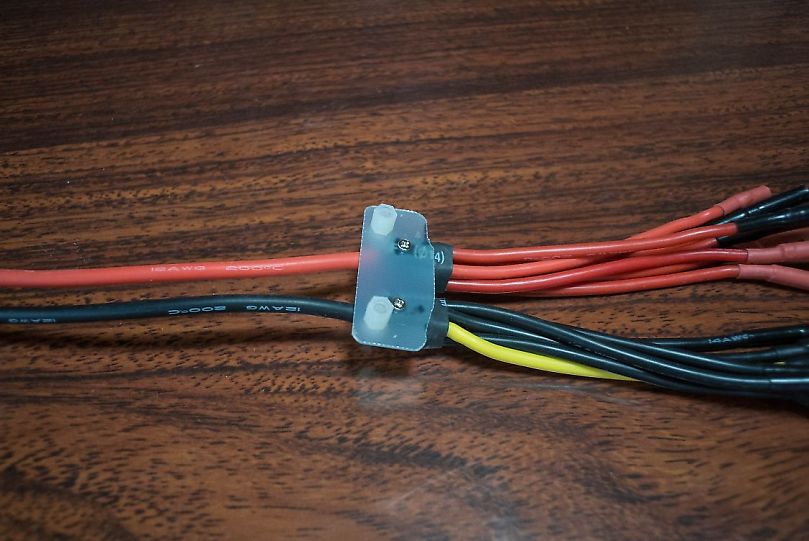

まず分岐コネクターの作成、フレームがカーボンなのでFRP板で浮かせて取り付けします。

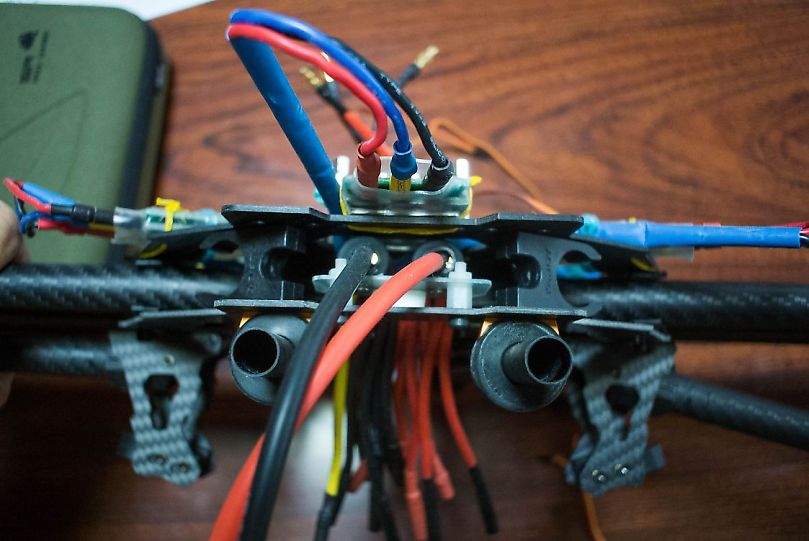

フレームに取り付けるとこんなかんじになります。

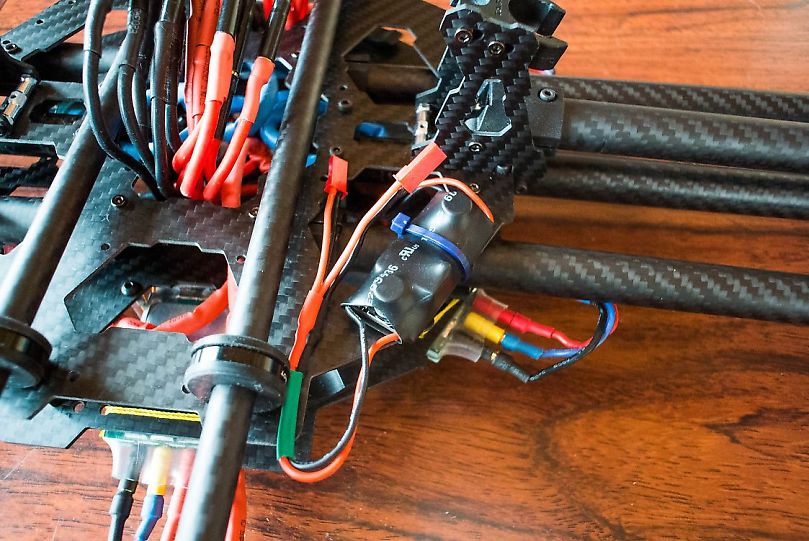

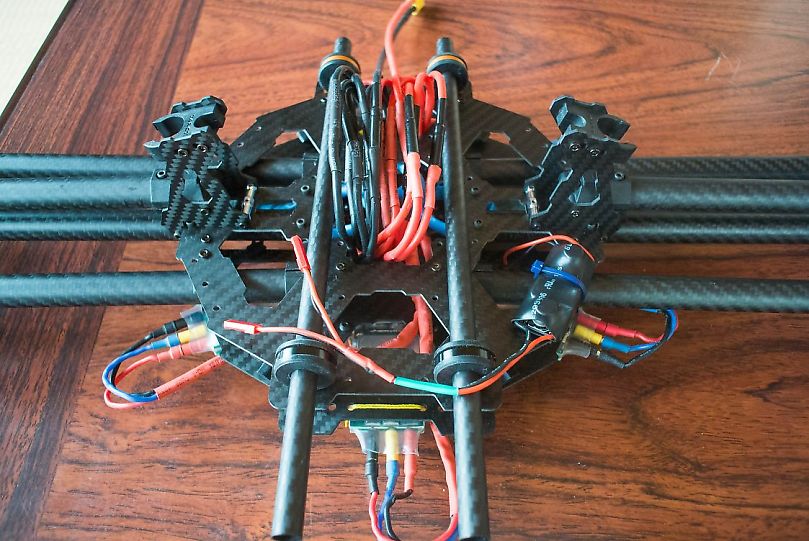

ESCからのケーブルはフレーム中央から出します、ESCと繋いでみました、UBEC(12V出力)はフレームの下側に取付けました、これはFPV及びジンバルの電源に使用します。
次はいよいよ最終段階、受信機・GPSその他を取付けます。
