最終段階、電気系統の配線に掛かります。

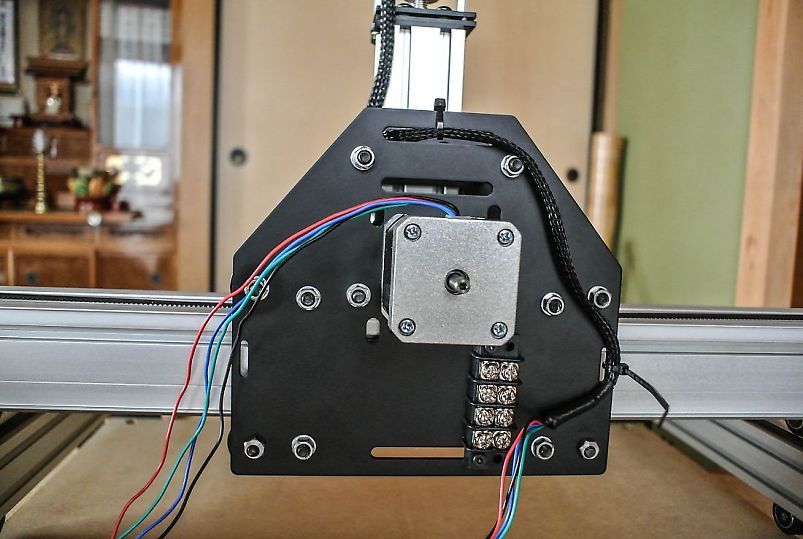

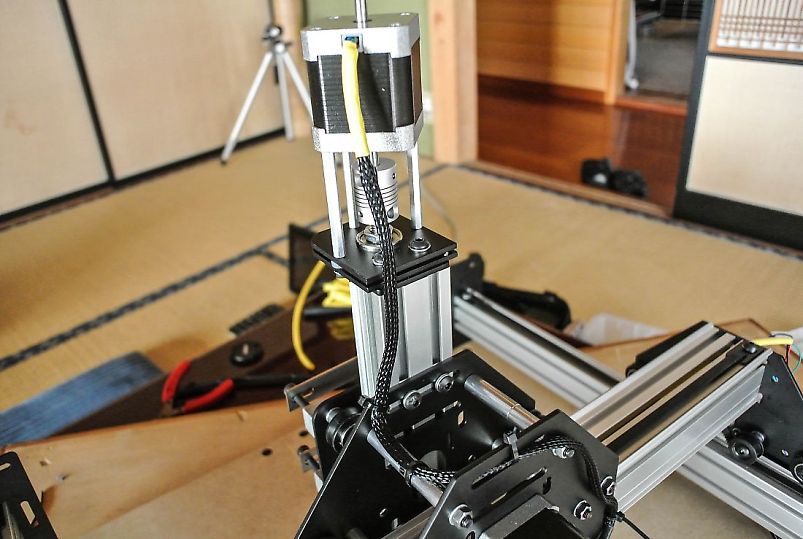

配線は取回しが考えどころ、格好良く仕上げたいものです、最初にX軸とZ軸をY軸側に配線します。 フォーラム情報を参考にビニールパイプを用いて配線することにしました。 ・まず、Z軸モーターのリード線をX軸キャリッジ二取付けた端子台にメッシュスロットカバーを使用し配線。

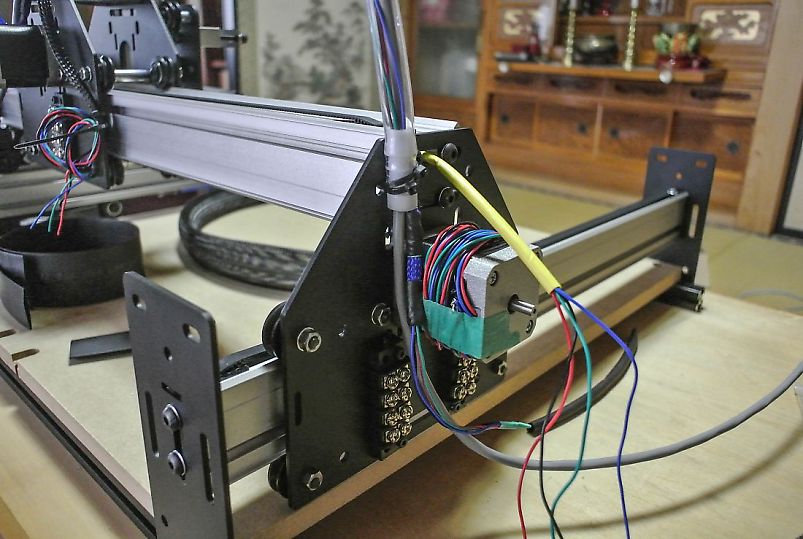

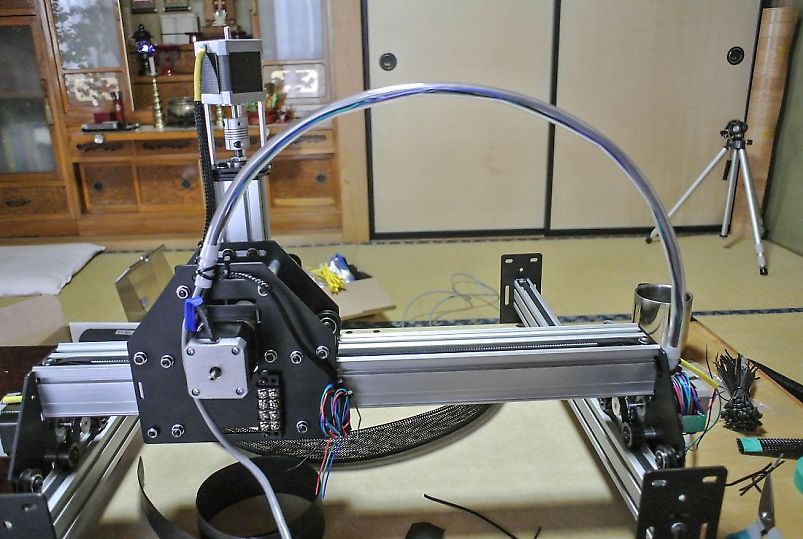

・次にZ軸の端子台接続した付属の4芯ケーブルとX軸モーターのリード線を合わせ、ビニールパイプを通しY軸側に配線します。

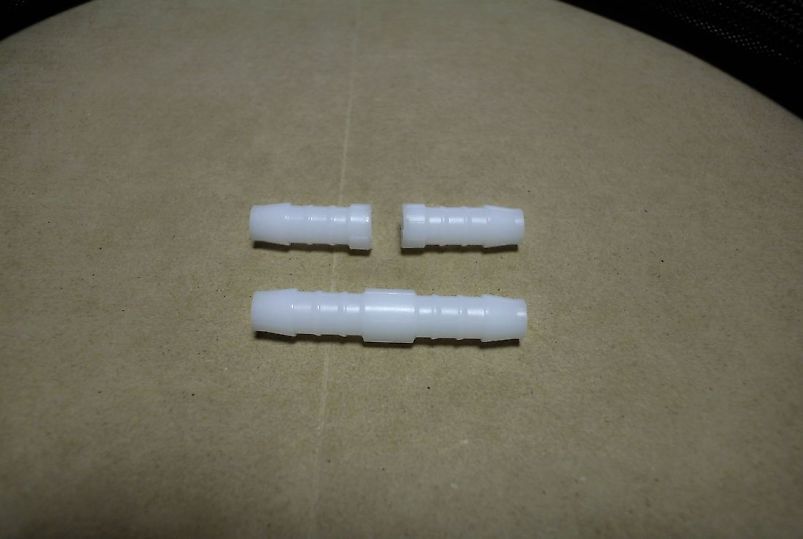

・ビニールパイプの両端にはパイプ中継部品を２つに切断して差込み、インシュロックでフレームに取付ける最押え付けて配線に傷がつかないようにします、なお切り口の内側はリーマーで縁取りします。
次は全ての配線をまとめてコントローラーに接続までを行います。
