残りの配線を行います、X軸・Y軸・Z軸モーターの配線を端子に接続、そして付属のケーブルで GShield コントローラーまで配線します。

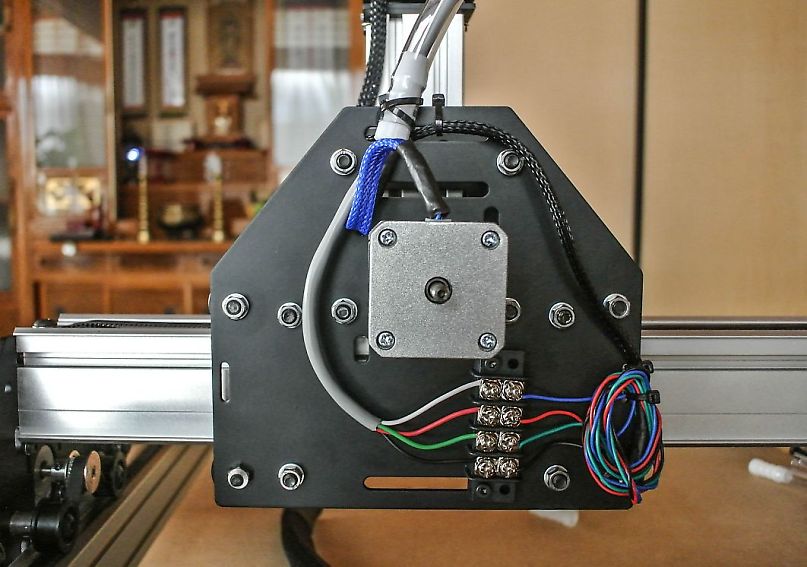

まずZ軸モーターのリード線をX軸キャリッジに取付けた端子に接続し、長さを調整した付属の4芯ケーブルを端子に接続します。

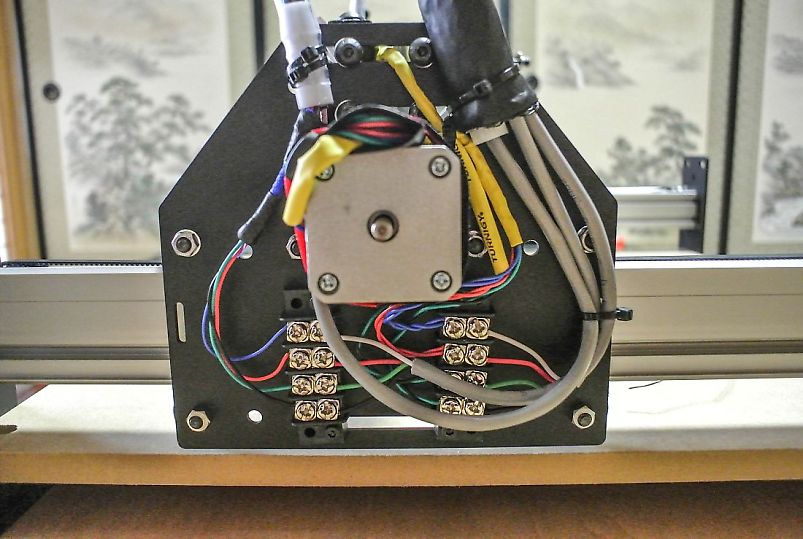

次にY軸キャリッジに取付けたX軸・Y軸の端子にそれぞれ配線します、この時左右のY軸ステッパーモーターは片方が逆回転になりますので2本の配線を逆にします。

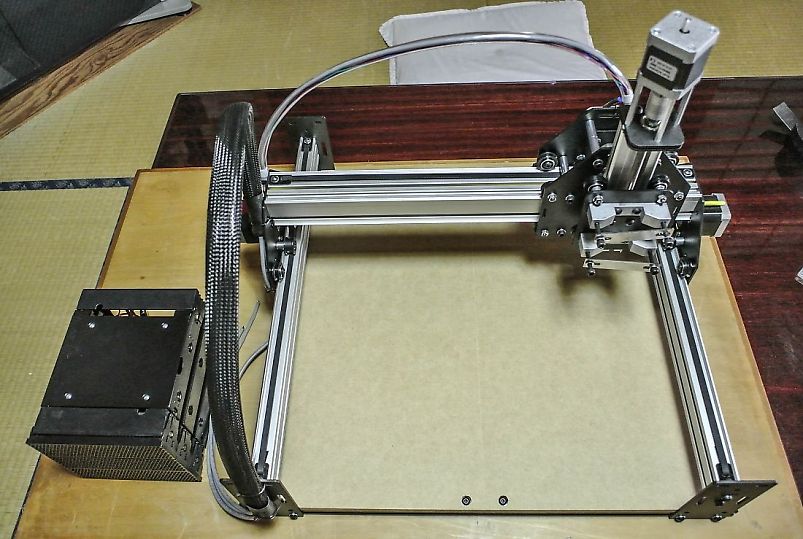

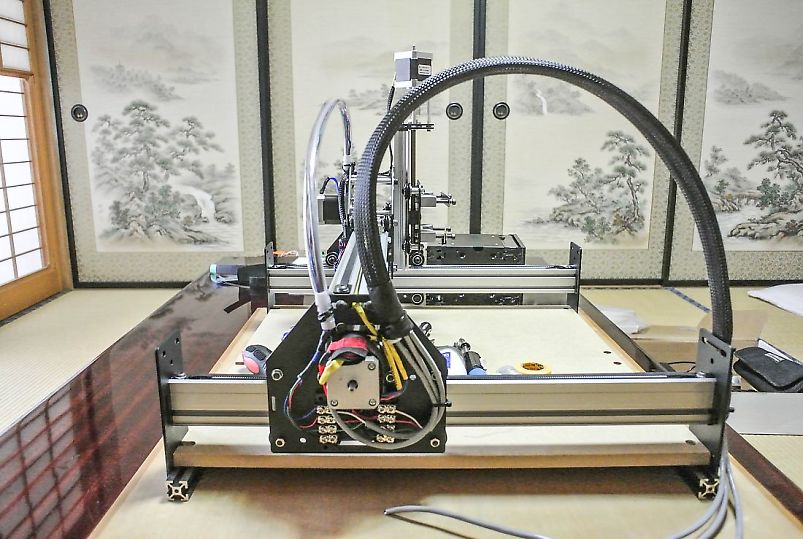

１０ｍｍのビニールパイプには付属のケーブルは2本までしか入りません、もっと太いパイプを使用すれば良いのですが１０ｍｍのパイプが余っていますのでパイプを2本にし、メッシュスロットカバーに通して配線します。
残りはX軸・Y軸・Z軸の各モーターの配線をコントローラーに接続して完成ですが、コントローラーを入れるケースがありません、オプションでエンクロージャーがありますが、手持ちの何かで間に合わせたいと思います。
