CNC Shapeoko2 組立-11

コントローラーをケースに入れ完成させます。

コントローラー用のケースはパソコンの余った5インチベイを流用します、12cm のファン(5V用)も付いていますので好都合です。

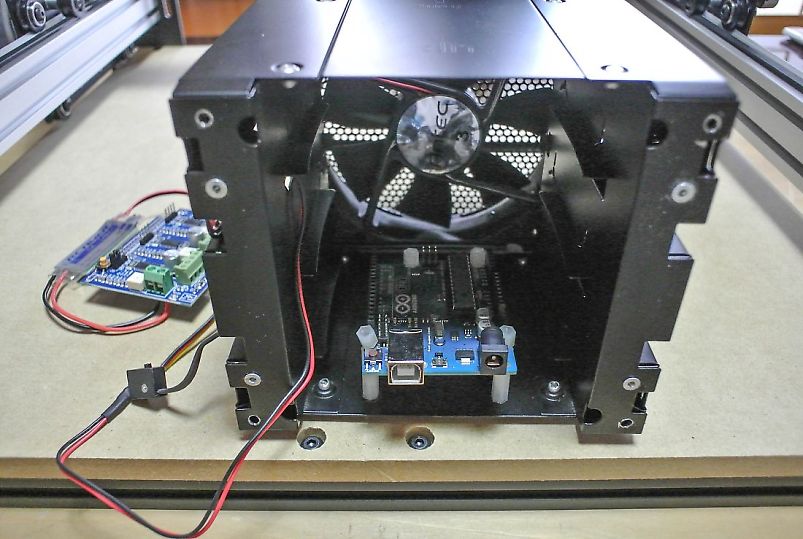

まずスペーサーを付けた arduino をベイに取付けます、コントローラーをドッキングしたままだとモーターの配線が出来ませんので外しておきます。

f:id:blogdaichan:20190106174513j:plain

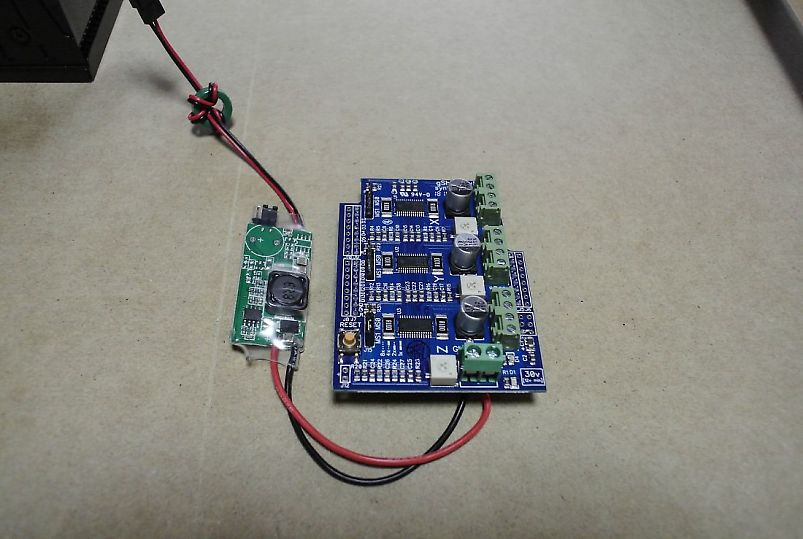

外したコントローラーに UBEC 5V用を電源部に接続(コントローラーは24V仕様なのでファン用の5V電源を確保します)。

f:id:blogdaichan:20190106174517j:plain

コントローラーにX軸・Y軸・Z軸の配線と電源配線を行い、arduino とドッキングします。

f:id:blogdaichan:20190106174513j:plain

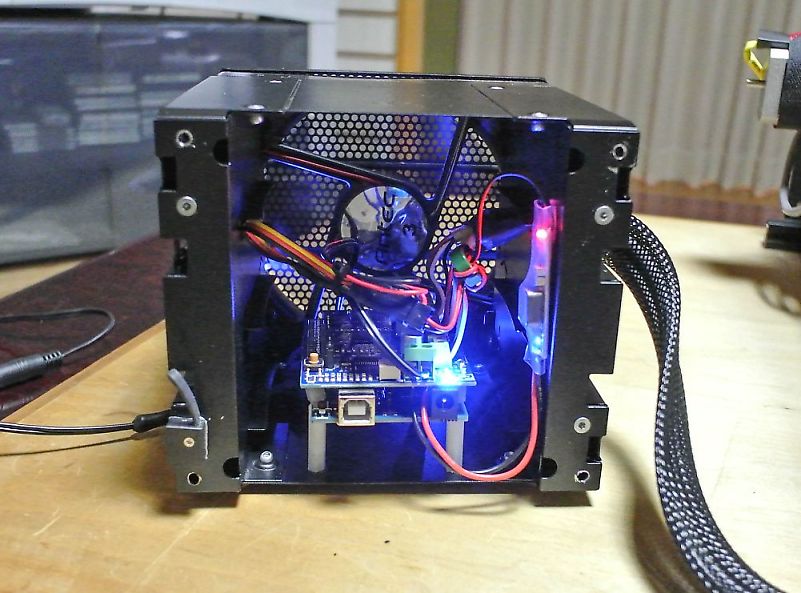

配線チェックをし電源を入れて様子をみます、問題ないようです、冷却ファンも回転しています、最後にケースに蓋をして完成です。

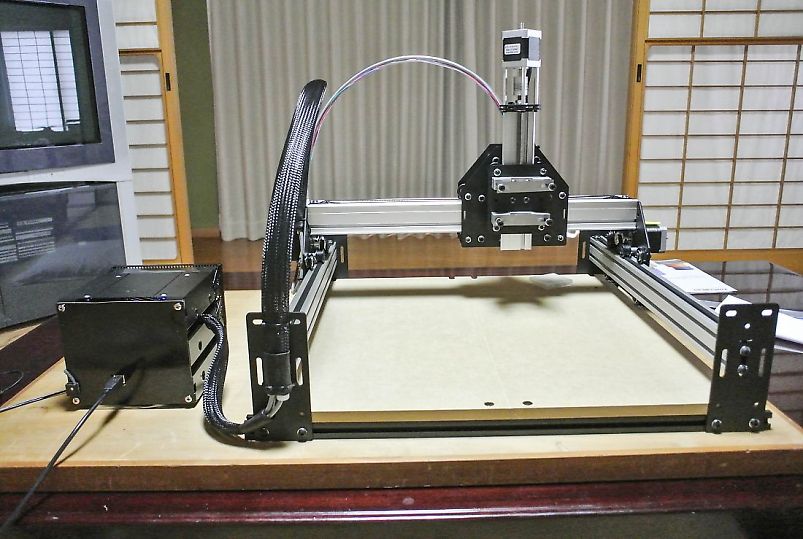

f:id:blogdaichan:20190106174525j:plainf:id:blogdaichan:20190106174521j:plain

次は動作確認を行います、上手く動くのでしょうか。
