CNC Shapeoko2 面出しその2

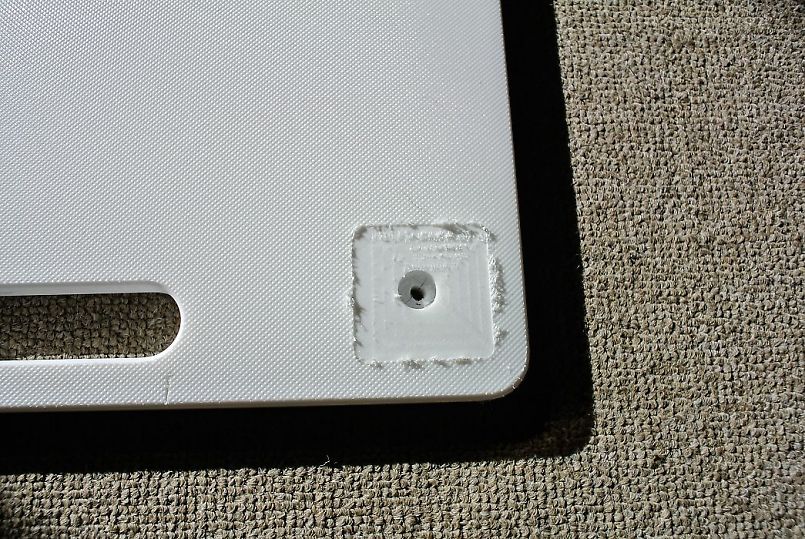

まな板の切れ端で穴あけと面出しの試験切削をしてみました、ボルト穴は1/8インチのエンドミル面出しは6mmのスクエアエンドミルです。

f:id:blogdaichan:20190106133352j:plain

材質が柔らかいので表面がざらついていますがこれでやってみます。

最初にまな板固定用の穴を開けます、ボルトは半丸の太さ5mm長さ30mm、 ボルトの頭の厚みが3.5mm直径が11.5mm ですので、直径12mmの穴を深さ6mm開けて5.5mmの穴を7mmの深さで開ければ合計13mmでまな板の厚さになります。

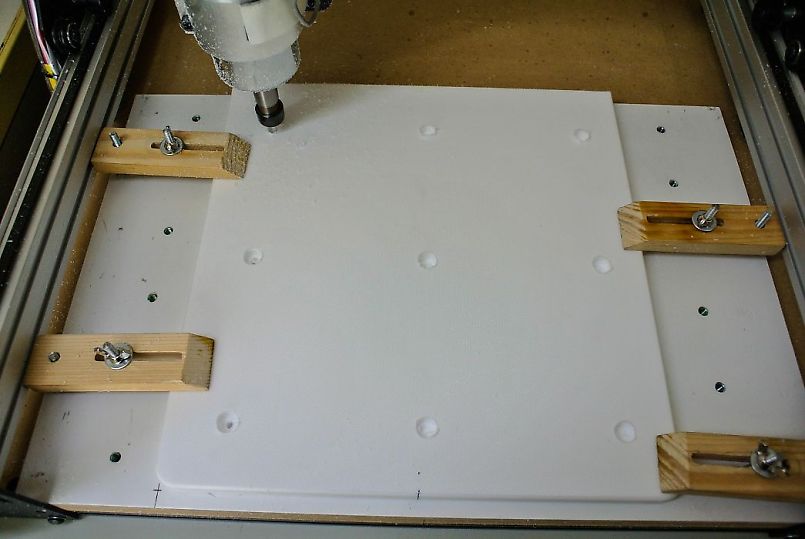

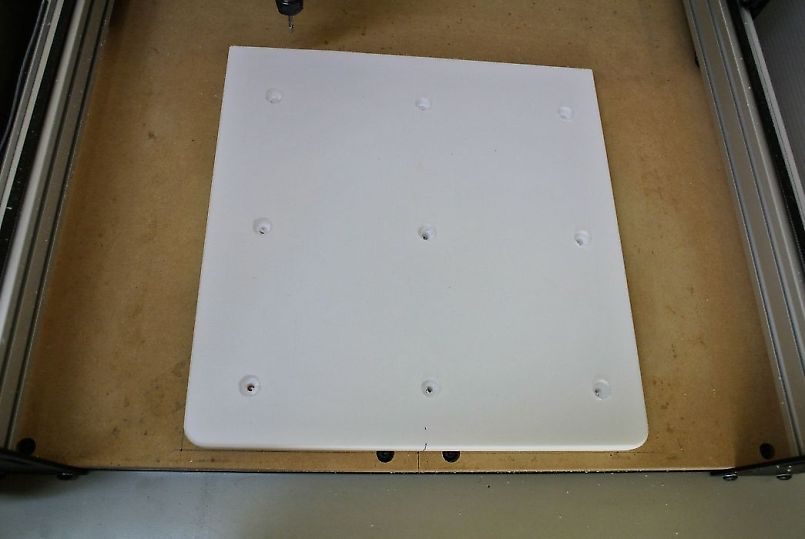

以前の作業台にまな板を載せ固定して作業開始、穴を開けた後旧作業台は撤去しました。

f:id:blogdaichan:20190106133349j:plainf:id:blogdaichan:20190106133346j:plain

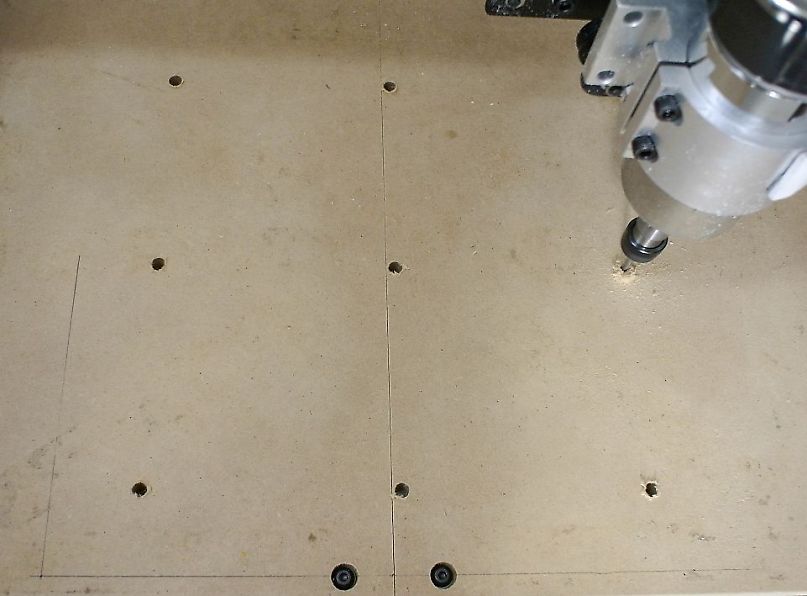

次は土台の穴あけです、土台はケミカルウッドで13mmの厚さです、土台の裏側に5mmの爪付きナットを打込みますのでそれに合わせた穴の大きさで穴あけをします。

f:id:blogdaichan:20190106133342j:plain

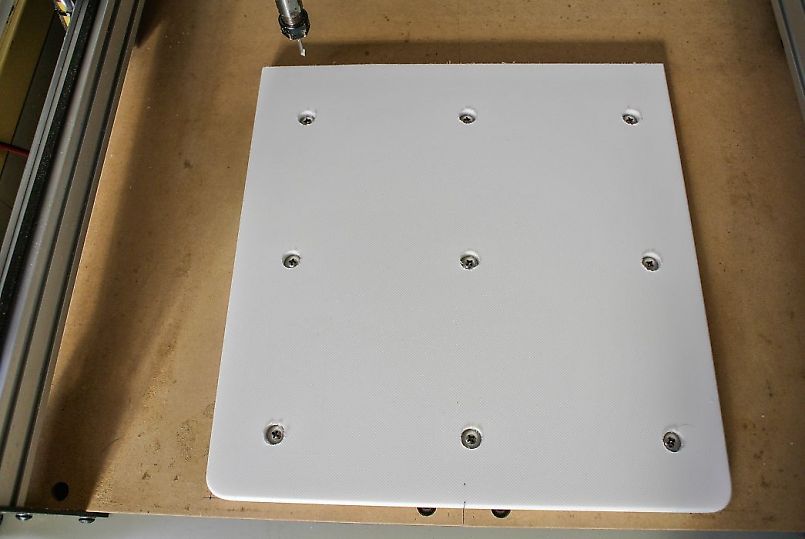

以上で下準備完了、まな板をボルトで土台に取り付けました、裏側はこんな感じ。

f:id:blogdaichan:20190106133358j:plainf:id:blogdaichan:20190106133355j:plain

次は面出し加工です。
