MicroMinimOSD 設定 その２

MicroOSDの端子取付が出来たのでいよいよ設定です。

まずMWOSDのファームを焼きます。

ここからMW OSD R1.5 を落とし解凍、 MW_OSDフォルダー内のMW_OSD.ino をarduinoで開き、config.h の以下を修正してファームを焼きます。

CleanFrightを使いますのでMULTIWIIをコメントアウトし

#define MULTIWII　　⇒　　//#define MULTIWII　

CleanFrightを活かします。

//#define CLEANFLIGHT　⇒　#define CLEANFLIGHT

MWOSD_GUIを立上げOSDの設定を行います。

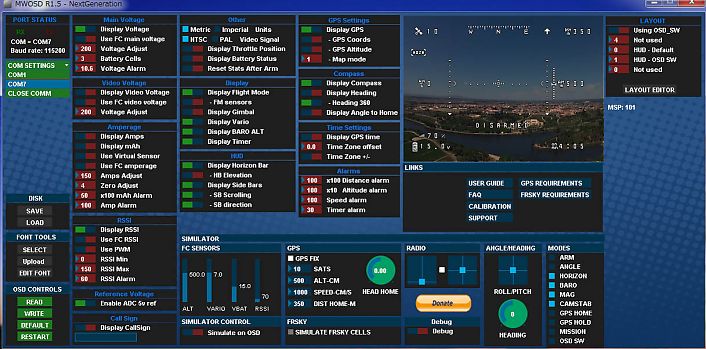

MW_OSD_GUIフォルダー⇒application.windows32フォルダ内のMW_OSD_GUI.exeを立ち上げCOMポートを指定して接続します。

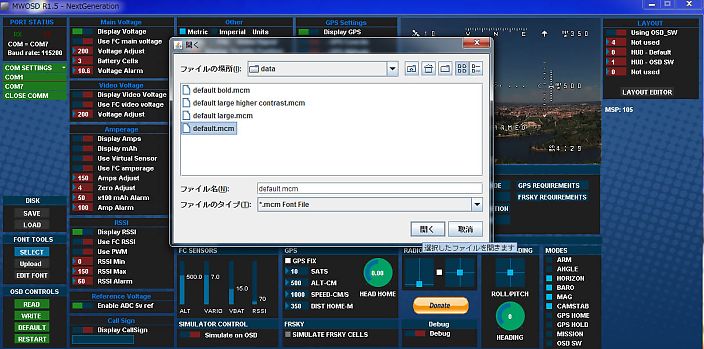

最初にフォントをアップロードします、FONT TOOLS のSELECT ボタンを押してdefault.mcm を指定しUPLOADボタンを押します。

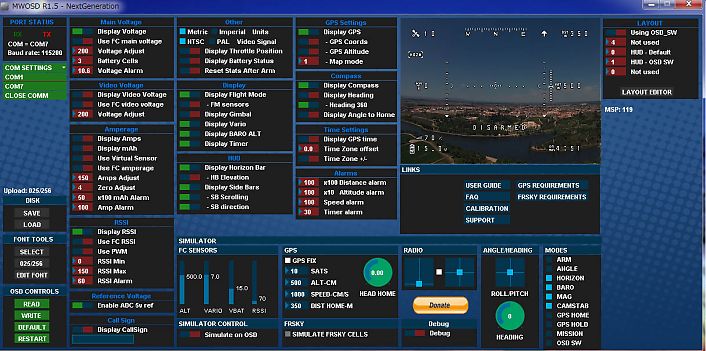

後はOSDの表示を好みに設定してWRITE ボタンを押して登録します。

ここまでは間違いないと思います、さてFCに接続します上手く表示されるのでしょうか？それとも例のごとくON_DATAでしょうか。
