大分前になりますがポチっておいたカメラモジュール「Hubsan X4 H107C RC Quadcopter Spare Parts Camera Module 2MP」ほったらかしでカビが生えそうなので、この前作成したマイクロクワッドに載せようと思います。

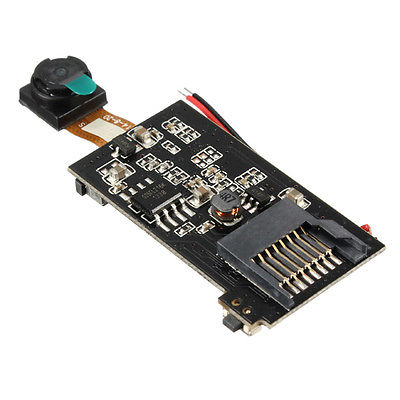

こんなカメラモジュールです、リポ1セル動作、マイクロSDカードに録画出来ます、ボードに録画開始・終了のマイクロスイッチが付いています。

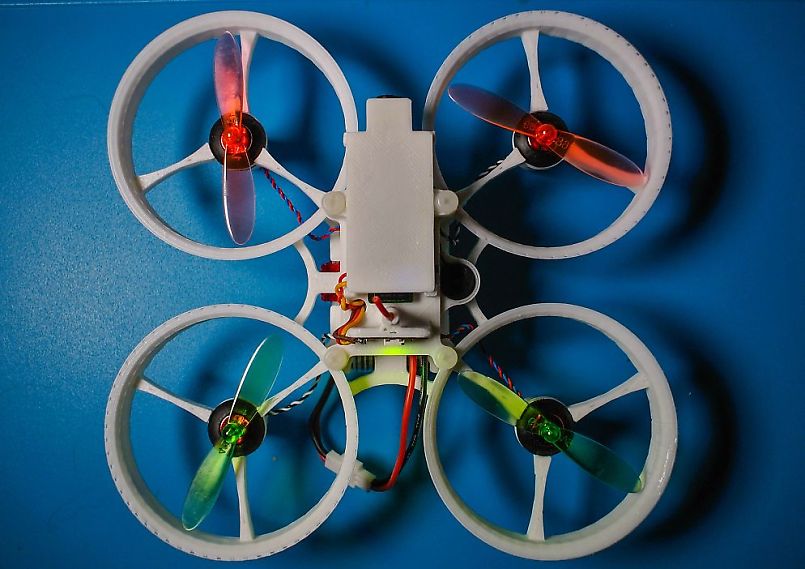

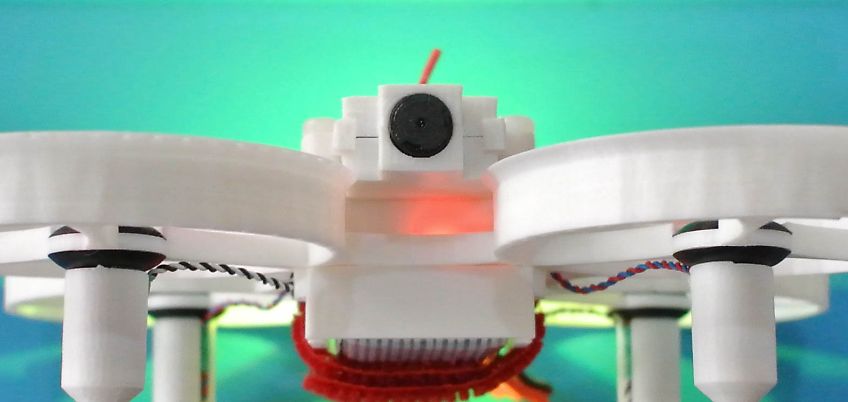

クワッドのアッパーフレームをカメラフォルダー用に3Dプリンターで作り直しました、既存のアッパーフレームのCADデータを使用しカメラフォルダーを追加しただけです、EDFのフレームが映り込まないよう取付位置を前に出しました、バランスが悪そうに見えますが。

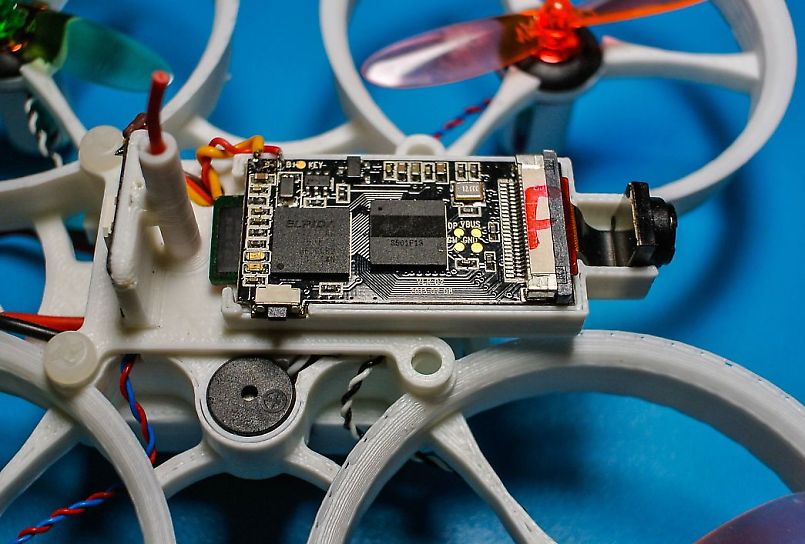

ケースの中はこんな感じ、マイクロSDはケースを外さないと取り出せません(^_^;) ピンホールカメラみたいなレンズですね。
動画を撮ってみましたが、ゆっくりした動きだとなんとか観られますが、速い動きだと画像が乱れます、なにせトイラジ用のカメラモジュールですので、そのうち動画をアップします。
