ESP32でWebRadioを作成 その2

前の記事でESP32とVS1053 MP3モジュールの最小構成でWebRadioが動作するのが確認出来たので、続きの作業としてLCDタッチパネルとリモコンを取付け動作確認を行います。

回路図とパーツの配線

参考動画の説明欄よりGithubに移動しZipファイルをダウンロードし解凍します、additional_infoフォルダー内に回路図、プログラム説明、画像などが入っています。

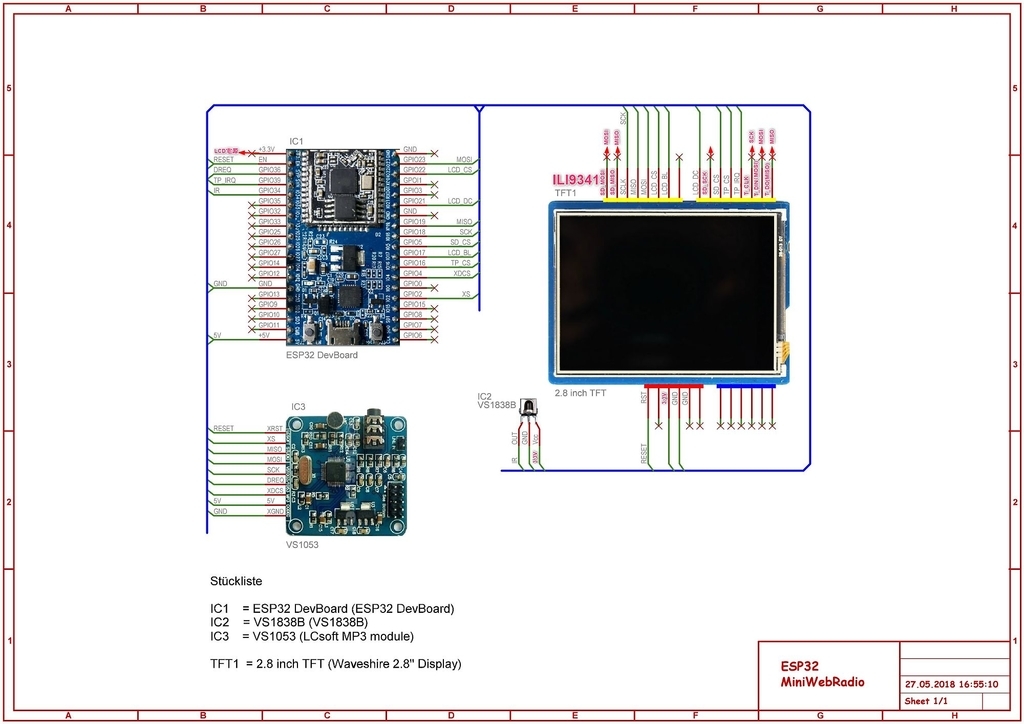

回路図の画像を開き確認しながら配線していきますが、使用しているLCDがHX8367Dで今回使用する手持ちのLCD(ILI9341)とは違います修正が必要なので画像に手を加えました、適当にLCDの端子を割り当てただけですので実物の端子位置とは異なります、LCD及びIRモジュールは3.3V使用、MP3モジュールは5Vです。

f:id:blogdaichan:20190103103730j:plain
回路図

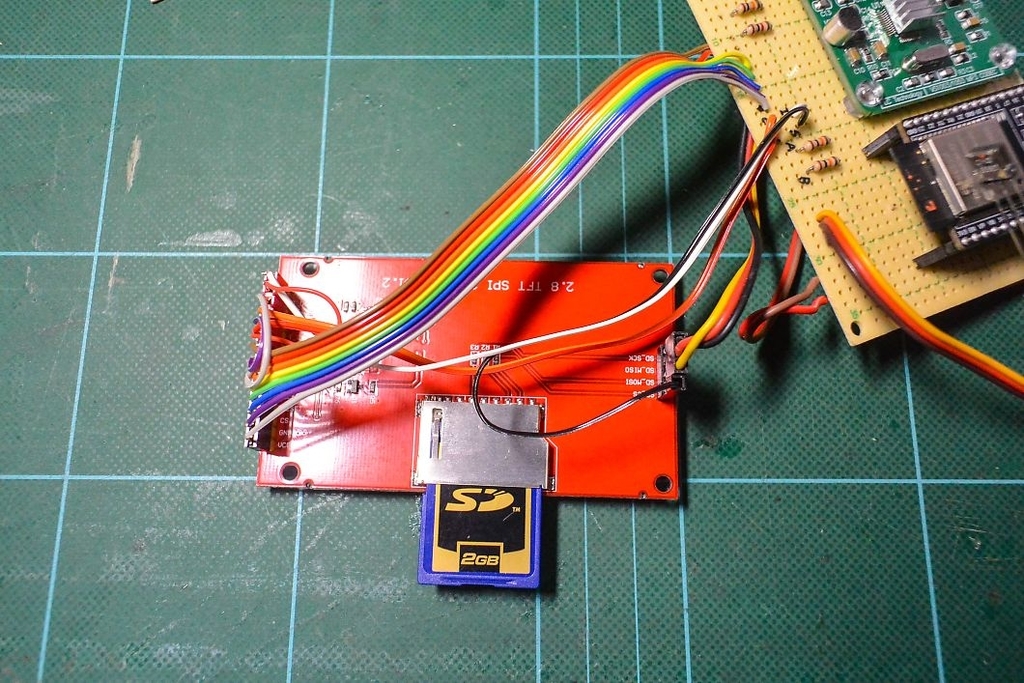

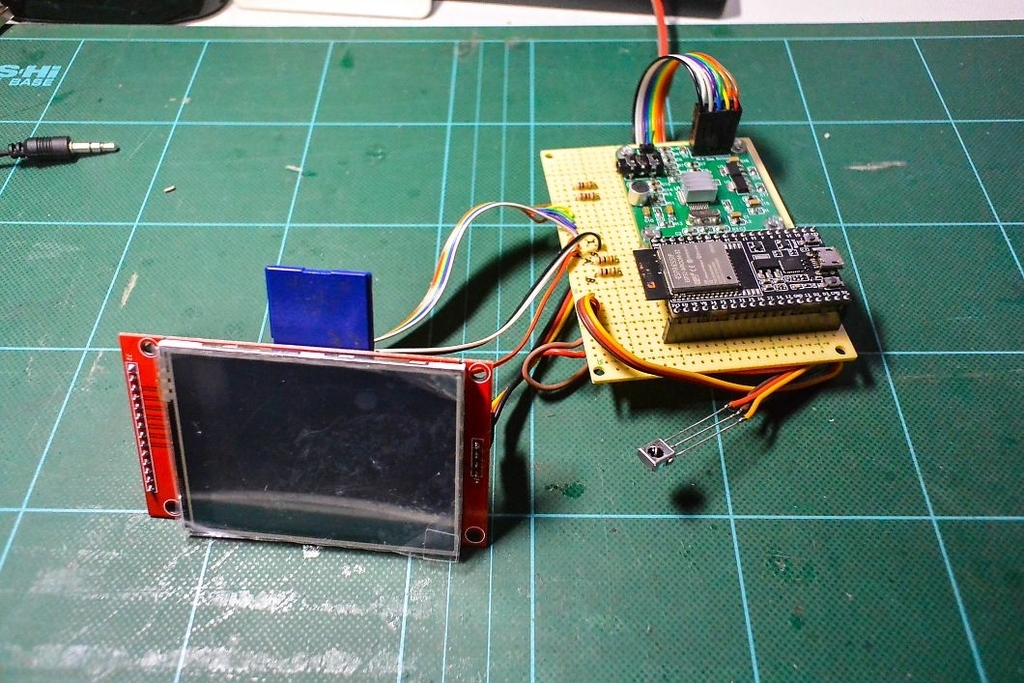

動作確認のため仮組みしてみました、最終的にはケースを作成して組み込みます。

f:id:blogdaichan:20190103103726j:plainf:id:blogdaichan:20190103103723j:plain

スケッチの書込み

additional_infoフォルダー内にある英語表記のPDFファイルに設定方法が書いてあります、またMiniWebRadio.inoファイルのコメント欄にも8項目ほど書かれていますので1番目から設定していきます。

私の環境での設定

1)スケッチ容量が大きいのでパーティションテーブルを書き換える。 解凍したMiniWebradioフォルダー内にあるdefault.csvArduinoData/packages/esp32 /hardware/esp32/1.0.0/ tools / partitions /フォルダ内のdefaut.csvと置き換える。 boards.txtのしきい値を1310720から3145728に設定します、具体的にはArduinoData/packages/esp32 /hardware/esp32/1.0.0/ にあるboards.txtを開きesp32.name=ESP32 Dev Moduleの項目のesp32.upload.maximum_size=3145728に書き換えて保存する。 これをしないとメモリーオーバーで書き込めません。

2)Timezoneを日本時間(JST-9)を指定する。

3)Content_on_SD_Card.zipファイルを解凍しSDカードに書き込む。

4)WiFiSSIDPassを設定する、SDカードのnetworks.txtにも記入する。

5)ESP32 DEV Module の場合GPIOの変更は必要なし。

6)必要なライブラリをMiniWebRadio.inoと同じフォルダーに入れるPDFファイル参照。

7)tft.hの#include "fonts / Times_New_Roman.h"のコメントを外します。

8)TFTコントローラはILI9341ですのでtft0)に設定。

リモコンはこのままではコードが合いませんので自分が使用するリモコンに合わせてコードを書き換えます、書き換えるファイルはIR.cppです、私のリモコンの場合下記のように書き換えました。

f:id:blogdaichan:20190103103720p:plain

リモコンのコードの確認法は以前の記事にあります、同じリモコンであれば多分このコードでいけると思います。

以上を設定してスケッチを書き込みます。

動作確認

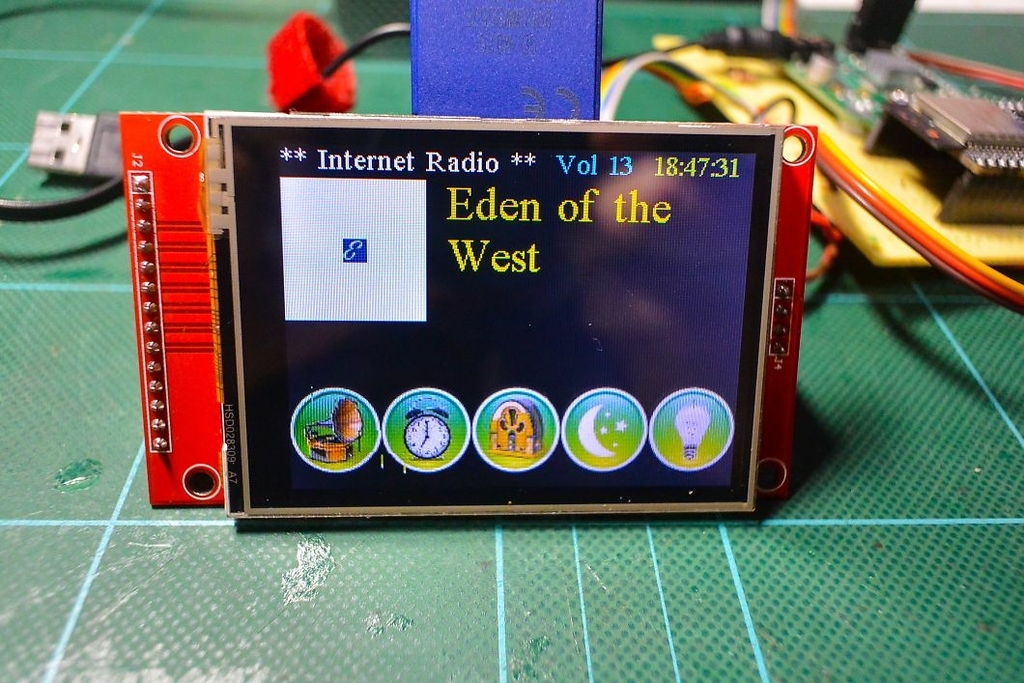

結線を確認し電源を入れてみました。

f:id:blogdaichan:20190103103738j:plainf:id:blogdaichan:20190103103735j:plain

番組の一覧はSDカード内のstations.txtに記載されていますが内容が海外の物ばかりです、上の画像は番組内容を日本版に書換たものです。

タッチパネルの反応が悪く、また時間の表示などで文字化けみたいに表示され使い物になりませんでしたこれは検討課題です、リモコンは正常動作しますので番組の切り替え音量調節などはリモコンで出来ます。

また、ブラウザで番組の登録削除など出来ますので次回の記事で紹介します。

追 記

この記事を作成した後に Github が更新され Arduino IDE ではなく sloeber を使用した書込み方法が書かれております、この方法のほうが書き込みやすいし Arduino IDE の設定変更も必要ありません。

実際にやってみましたが問題なく出来、以後この方法で書き込んでいます。
