2インチのスピーカーが余っているのでブルートゥーススピーカーを作成してみます。
YouTubeなどで多くの方がこのタイプの動画をアップされていますが、ほとんど木材を使用し作成されていてそれなりの工具を使わないと上手く作成出来ないように思われます。
木工用工具を持っていない私には到底完成させるのは無理です、そこで手持ちの3Dプリンターで作成できる限界の大きさで作ることにしました。
使用パーツ類
2インチフルレンジスピーカー
GRAIN AUDIO 2インチ(57mm)スピーカーユニット 4Ω/MAX15W [スピーカー自作/DIYオーディオ]/1個[並行輸入品]
- 出版社/メーカー: GRAIN AUDIO
- メディア: エレクトロニクス
- この商品を含むブログを見る
パッシブラジエーター
SimpleLife 62mmスピーカー振動膜 - パッシブラジエーターサブウーファーベースラバーウーファー
- 出版社/メーカー: SimpleLife
- メディア: ホーム&キッチン
- この商品を含むブログを見る
WINGONEERワイヤレスBluetooth 4.0オーディオレシーバーボードステレオデジタルアンプモジュールミニUSB 5V
- 出版社/メーカー: WINGONEER
- メディア: エレクトロニクス
- この商品を含むブログを見る
Mollytek 6個セット dc-dc コンバータ 降圧 1.25V-35V 調整可能 LM2596S 3A 電源降圧コンバーター 降圧型電圧レギュレータ
- 出版社/メーカー: Mollytek
- メディア:
- この商品を含むブログを見る
3シリーズ12V 15Aリチウムイオンバッテリ18650充電器PCB BMS保護ボード電源アクセサリ(バランスをとって)
- 出版社/メーカー: Hilitand
- メディア:
- この商品を含むブログを見る
18650バッテリーリチウムイオンバッテリー3200mah 3.7V充電式バッテリー(懐中電灯用) (4 本組)
- 出版社/メーカー: Fastdisk
- メディア: エレクトロニクス
- この商品を含むブログを見る
uxcell マイクロUSBオスコネクター オスプラグコネクター 10個入り 5ピン DIY用
- 出版社/メーカー: uxcell
- メディア: その他
- この商品を含むブログを見る

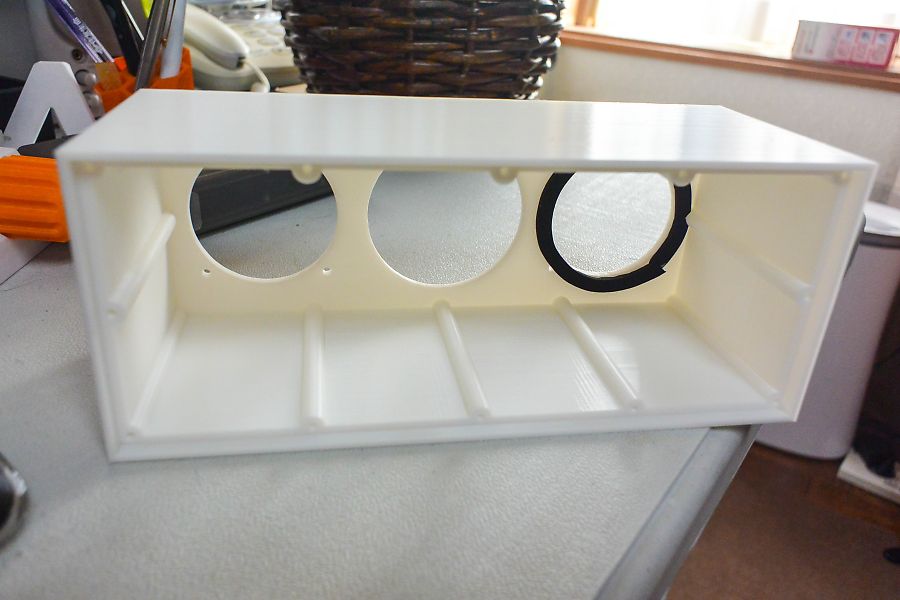

ケースは3Dプリンターで作成
ケースの大きさは横×高さ×奥行:215×90×90 です、横幅は3Dプリンターのほぼ限界でした。
PLA樹脂を使用し厚さ5mm、充填率50%で印刷には23時間掛りました。

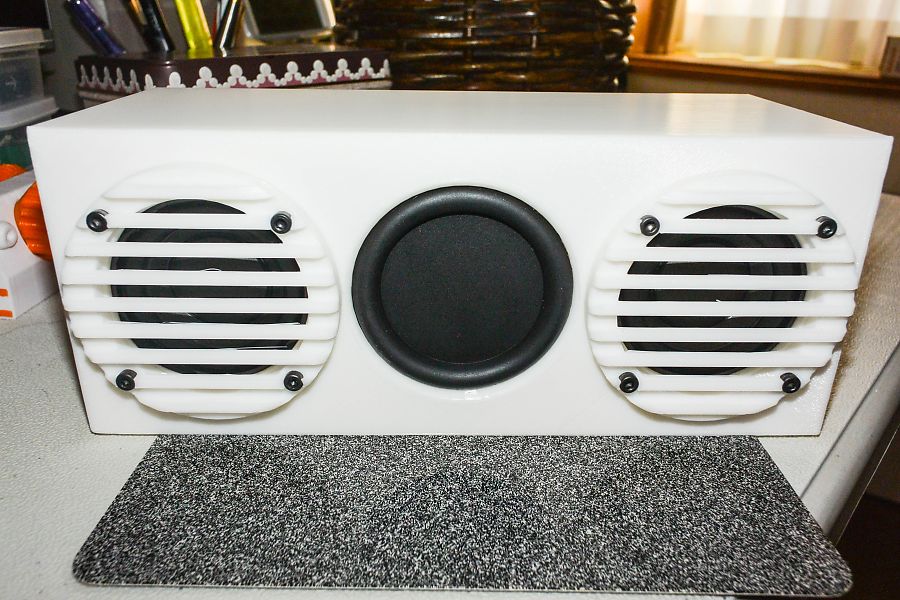

その他裏蓋、スピーカーグリルも印刷、CAD画像は色つきですが今回はホワイト1色で印刷しました。
電池フォルダーはTPUフィラメントを使用し作成しました。

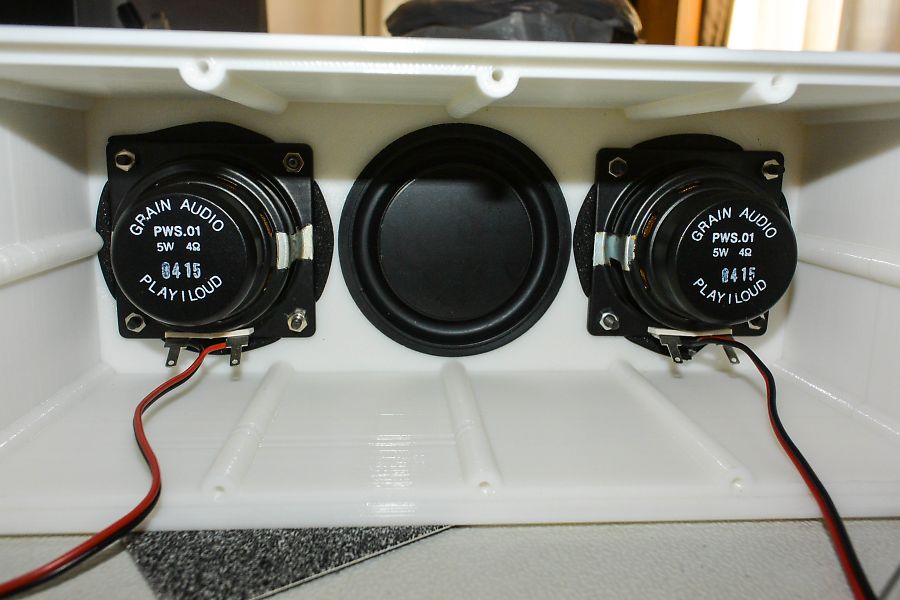

スピーカーの取り付け
機密性を良くするためスポンジ 発泡ゴムをスピーカー取付け及び裏蓋取付けに使用しました。
フォーム絶縁テープ 緩衝材 戸あたり スポンジ 発泡ゴム 雨防止 6mm (幅) x 3mm (厚さ) x 5m (長さ) x 3本
- 出版社/メーカー: YoTache
- メディア:
- この商品を含むブログを見る
パッシブラジエーターはゴムのりで貼り付けました。

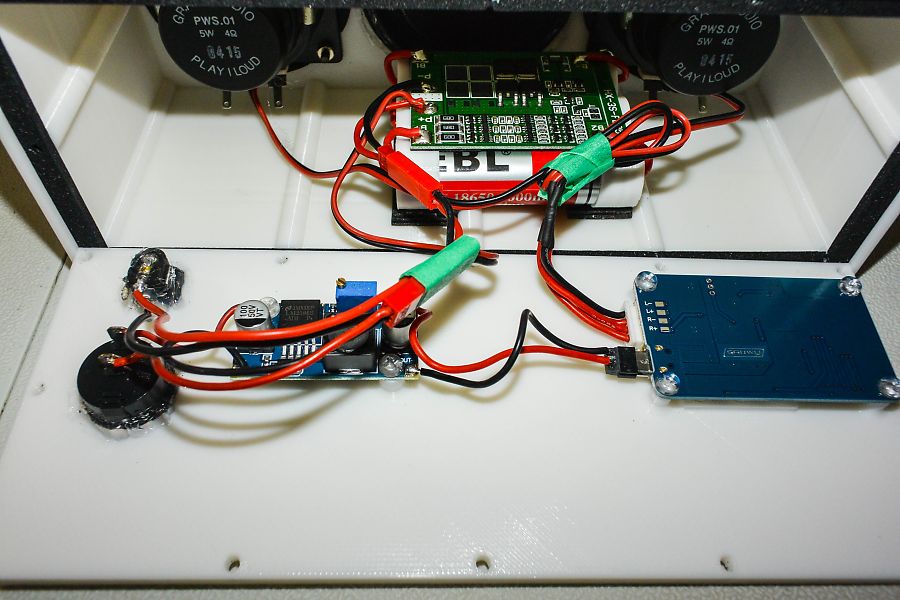

裏蓋にパーツを取付け配線
裏蓋に降圧レギュレーター・アンプ・充電用コネクター・電源スイッチなどを取付け配線します。

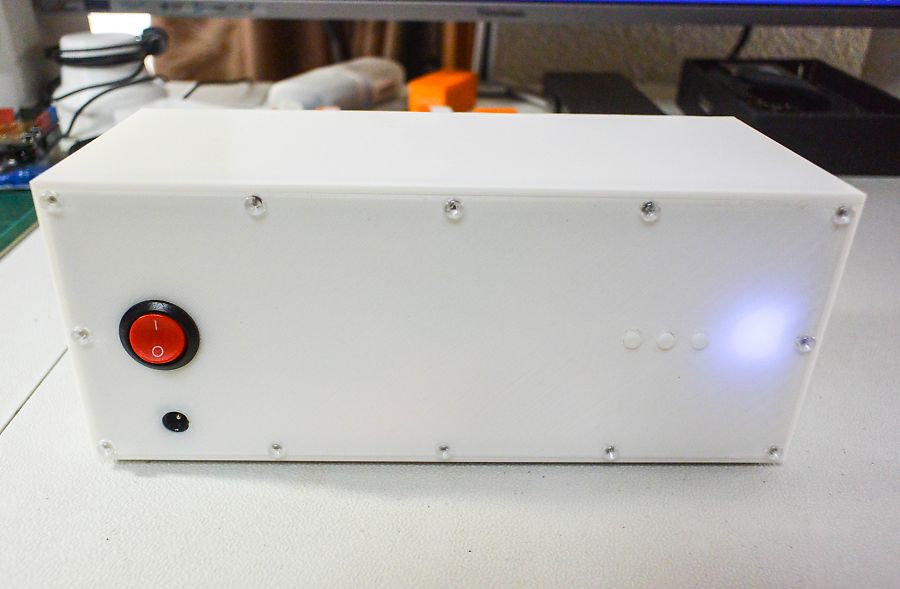

アンプにはペアリング、ボリュームアップ・ダウンの押しボタンスイッチがありますので、基板を裏返しに取付け外側からボタンを押せるようにしました、裏面の画像は電源を入れた状態でアンプの青いLEDの横に3個の操作ボタンがあります。
また、設計時に電源スイッチ用の穴を忘れたので、ドリルで開けています。(^_^;)
音質は
スピーカーのエージングも終わっていないのでまだ荒い感じですが、パッシブラジエーターを取付けたので低音域は出ているように感じます、結構使えそうです。
デジカメでの録画では音質がいまいちで参考にならないので、動画アップはやめました。
スマフォに入れてあるMP3ファイルを再生していると、音が大きくなったり小さくなったりと聞きづらかったので原因を調べてみたら、スマフォにインストールしてある Power amp のイコライザーが有効になっていたためで Off にして解決しました。
以前作成したウエブラジオと大きさを比べてみました。
ウエブラジオは1.5インチのスピーカーでこれは2インチです、0.5インチの差ですが大きく見えます。
