自作レーザーカッター「彫刻機」と WiFi で接続してみる

作成したレーザー彫刻機はノートPCとUSBケーブルで接続していますがケーブルが邪魔になります。

Laser GRBL のサイトにESP01を使用したWiFi接続方法が記載されていますので試してみます。
　

使用パーツ

ESP01

RASBEE ESP8266 ESP-01 WIFI ワイヤレス トランシーバー モジュール リモート シリアル ポート ESP01 LWIP AP+STA 高精度 1MB Flash シリアル無線 バレシーバインターネット 並行輸入品

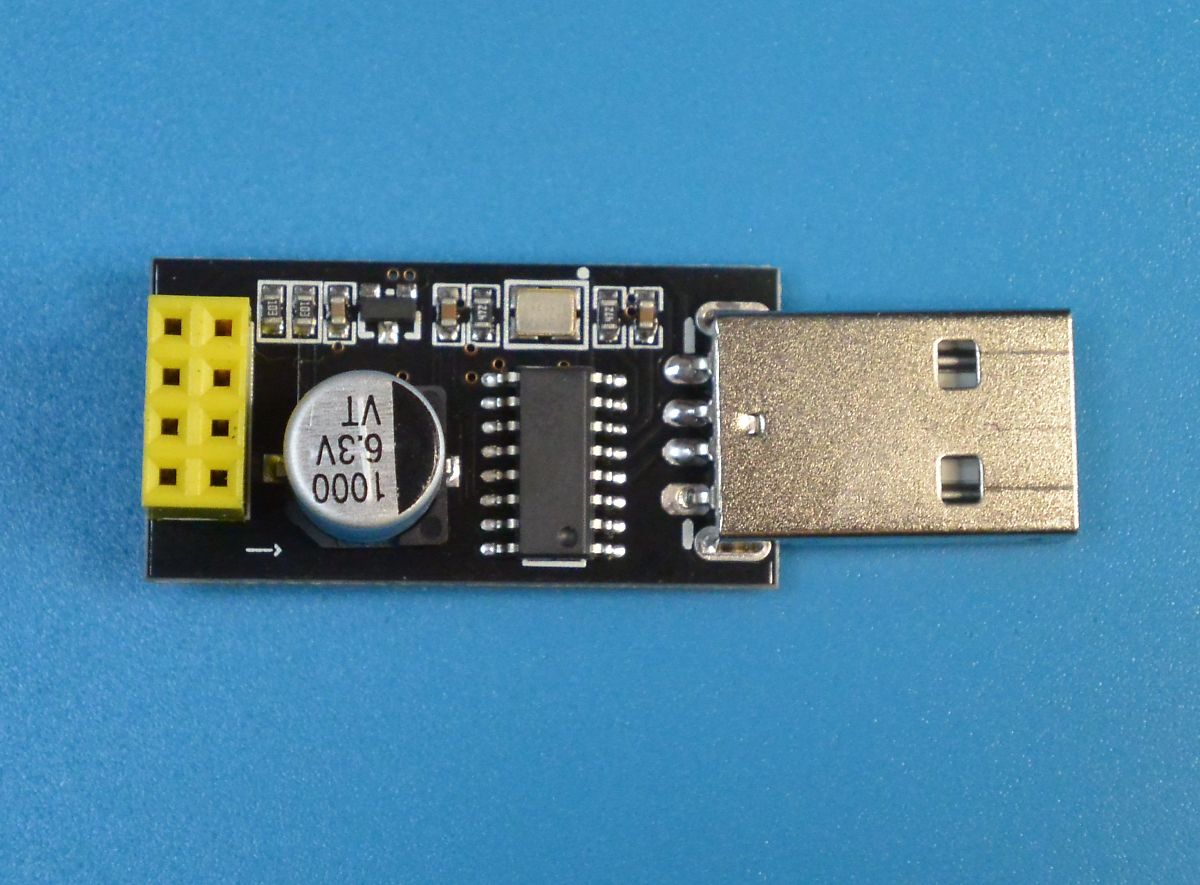

WiFi モジュールアダプター

WiFiモジュールアダプターダウンロードESP8266 ESP-01半導体USB電子コンポーネント

その他

ケーブル類

モジュールの作成

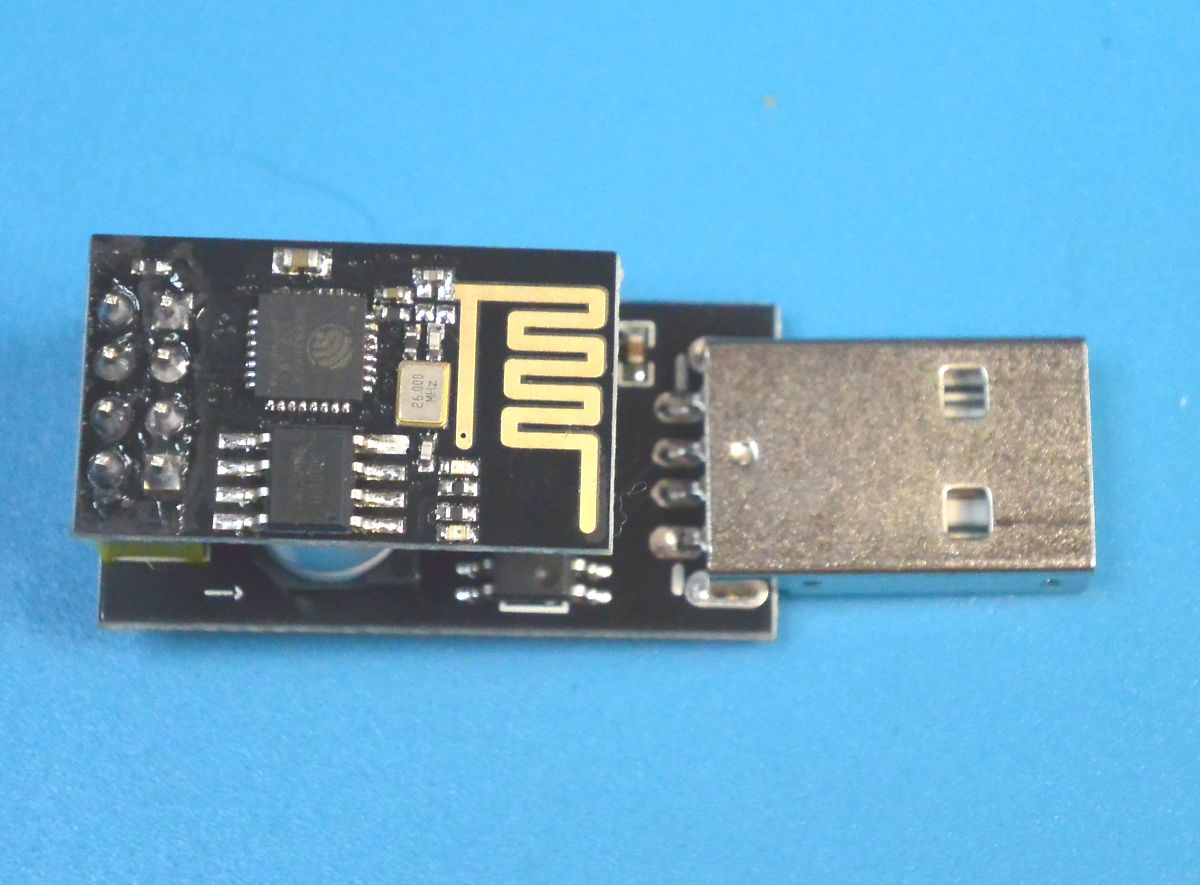

書き込み用アダプターの準備

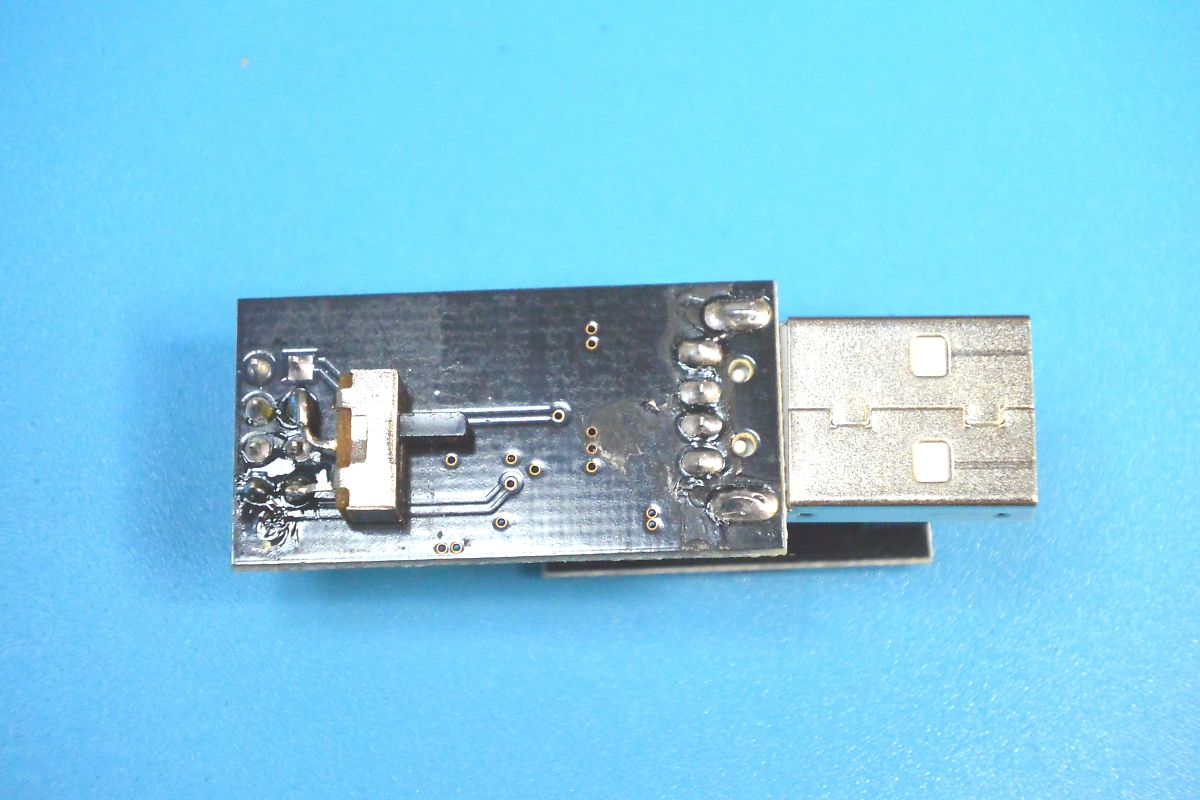

手持ちのモジュールアダプターは、書き込み用のスイッチが付いていませんのでスイッチを取り付けました。
　

Github からコードをダウンロードし書き込む

テルネットだとエラーが出たのでウエブソケットで行いました。
　
github.com

ユニバーサル基板に組み込む

回路図（Githubからの引用）
　

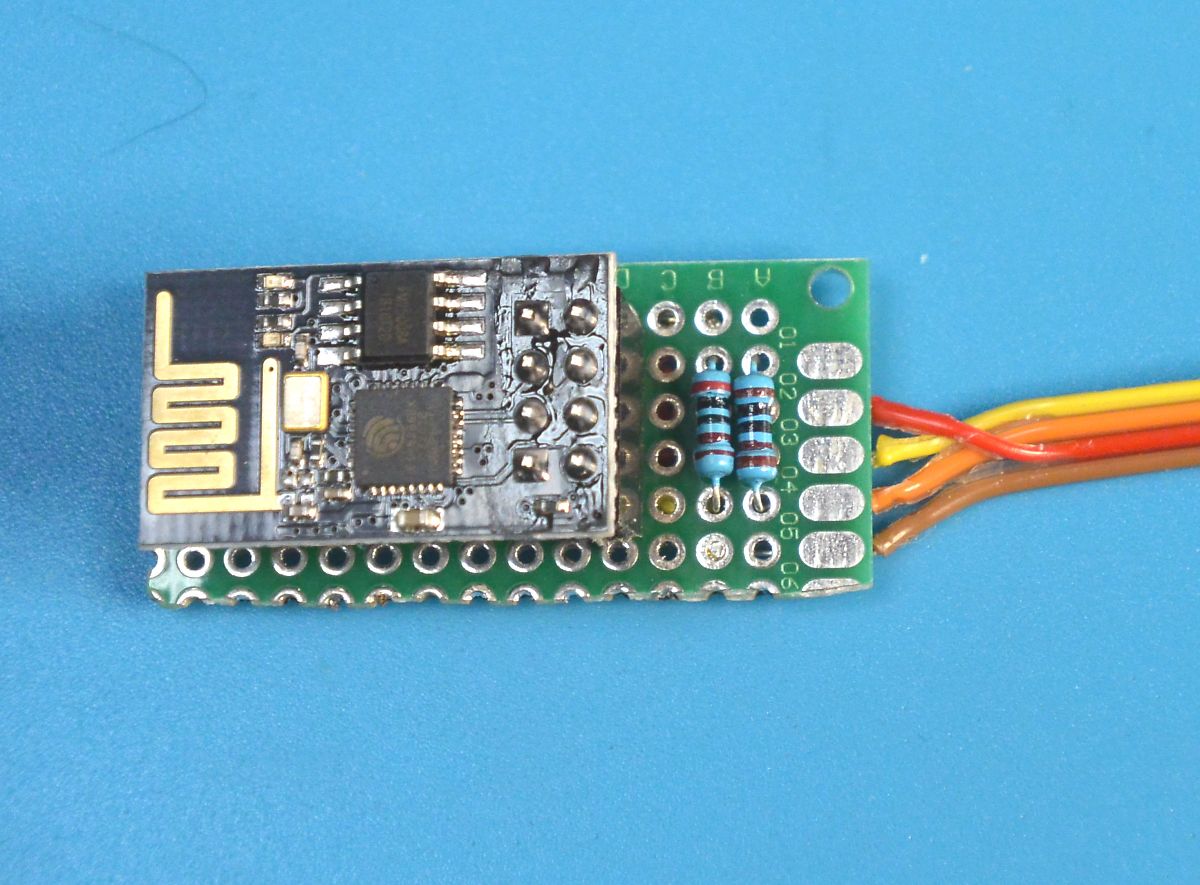

ESP01用のピンヘッダーメスと抵抗2本を取り付けたユニバーサル基板
　

レーザーカッターのCNCシールドに配線取付

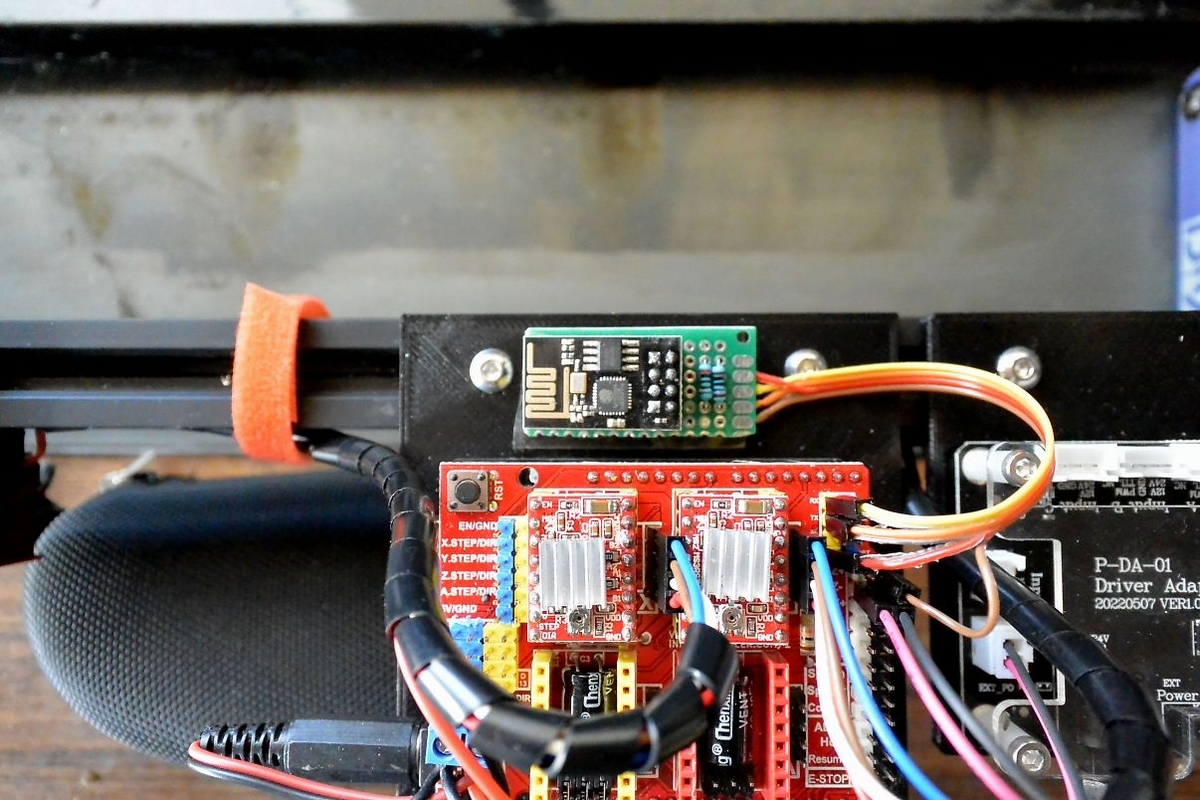

CNCシールドのピンヘッダーの、TX・RX・3.3V・GND に配線します。

WiFi接続にするとUSBケーブルからの電力供給がなくなるので、12VからArduinoのDCジャックに供給しました。
　

Laser GRBL の設定

Laser GRBL の設定画面

　
Laser GRBL の設定を開き、UsbSerial⇒LaserWebESP8266 に変更します。
　

　
次にWiFi Discoveryでスキャンし利用可能なIPアドレスを設定するとWiFiで接続できます。

Lightburnでは接続出来なかった

　
Lightburnでは接続できませんでした、テルネットでないとダメなのかも。
