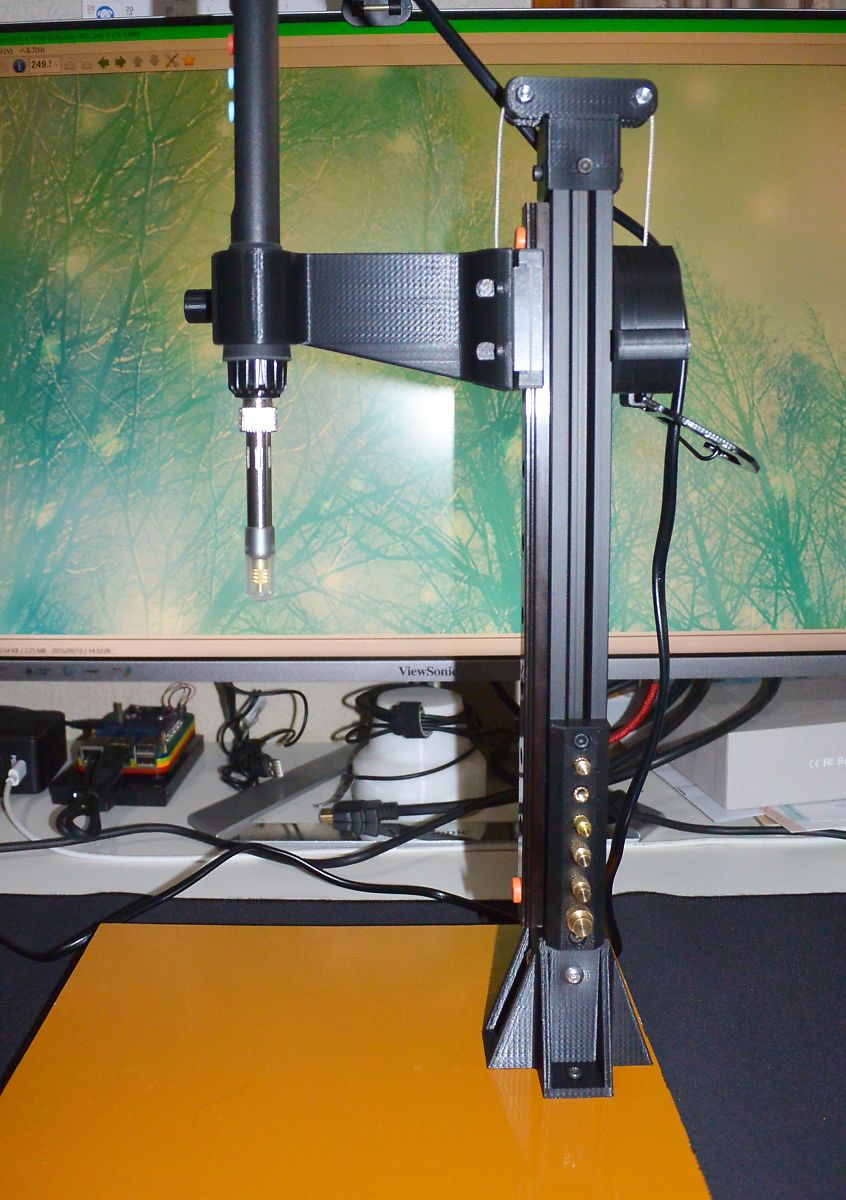

インサートナット用ヒートプレス機を作成しました

3Dプリントしたパーツにインサートナットはよく使いますが、真直ぐ挿入したつもりでも斜めになったりして上手くいかないことが多々あります。

ヒートプレス機は市販もされていますが自作が好きなので作ってみようと思います。
　

使用材料

ヒートプレス機に使用する半田ごて

3Dプリンタ ネジ穴作成 インサートナット 真鍮ナット 90ｗ半田ごて付き デジタル表示 M2・M3・M4・M5・M6・M8 熱圧入 工具セット DIY 修理 180℃～500℃ はんだごて 半田ごて 液晶表示 デジタル式 温度調節 日本語取説付き (半田ごてセット)

　

リニアレール400ｍｍ、長さを325ｍｍにカットします。

4PCS 400mm 2020V リニアレール ヨーロッパ標準陽極酸化 ブラック アルミニウム プロファイル押出リニア レール DIY素材 3DプリンターとCNCマシン用 (4PCS 2020V, 400mm)

　

リニアスライダー MG12 250ｍｍ

uxcell MGN12 250mmリニアガイドレールとMGN12HスライディングキャリッジブロックベアリングスチールおよびプラスチックミニMGN12リニアガイド DIY 3DプリンターおよびCNCマシン用

　

リールキーフォルダー

左側のキーフォルダーを使用したかったのですが、オートロック機能が付いていて使用できませんでした、オートロックが付いていない右側を使用します。

[MOECHO] リールキーホルダー 強力 キーチェーン 【新登場改良型·多機能·200g伸縮耐荷重】 カラビナ キーホルダー リール 頑丈 キーチェーン 伸びる 鍵 ストラップ

　

プーリー

uxcell 4個 TU0310 U溝ベアリング3x10x3 mm Uグルーブローラーホイール（GCr15）クロム鋼ベアリング AB EC3

　

T 型スロットナット

120個 TナットT型ナット T溝ナット M3 M4 M5 Tスロットナットハンマーヘッド締付ナット 硬度が高くて 寿命が長くて

　

その他

M3・M4 ネジ、接着剤、合板 など
　

3Dプリントパーツ

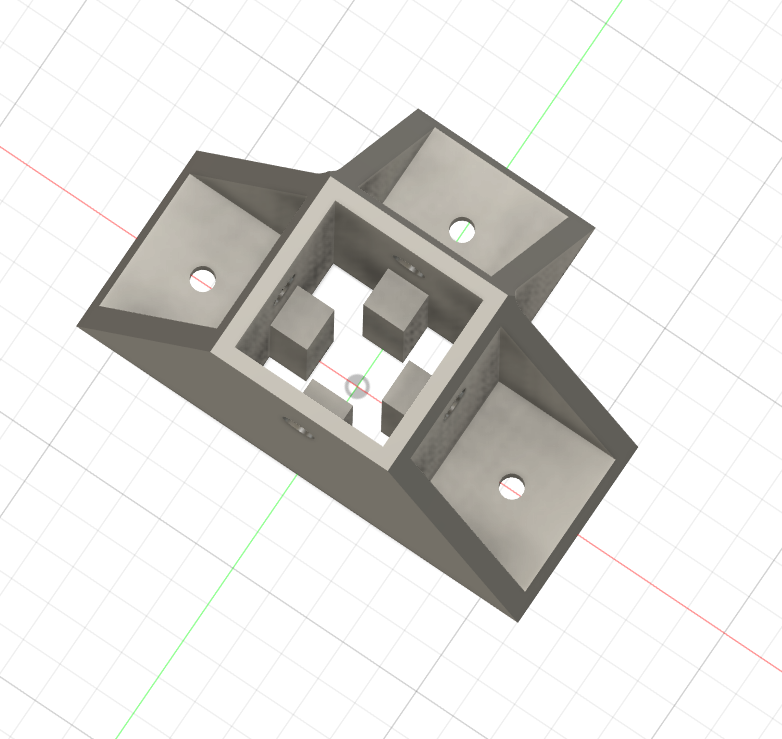

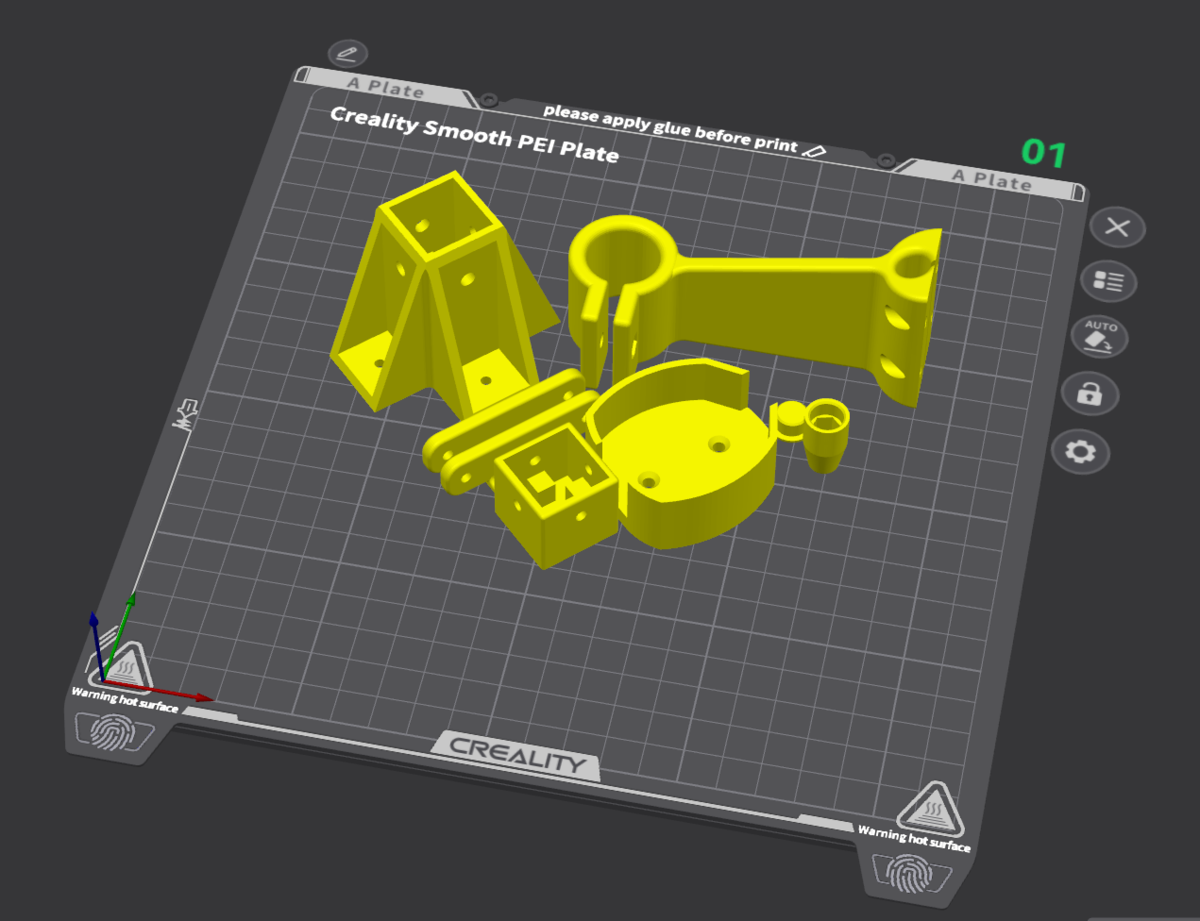

画像のようなパーツを３D キャドで作成しプリントしました。

　
STLファイルが必要な方はダウンロードしてください。　Download STL File
　

作成につて

　
１. ベースプレートはコンパネ 横200×縦230㎜ にカットしたものを使用しました。

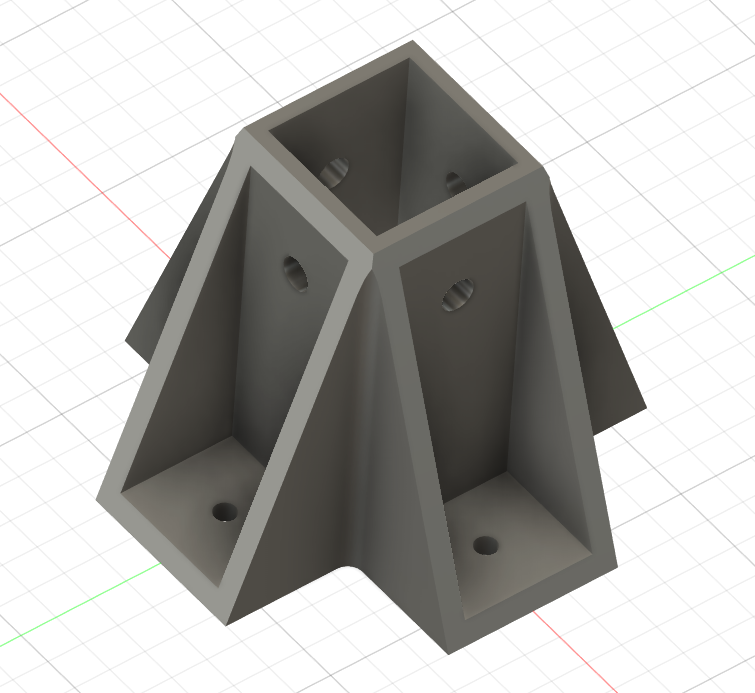

　※ リニアレールフォルダーは2種類作成しました４カ所固定と３カ所固定用です、使用したのは4か所固定型です。

　

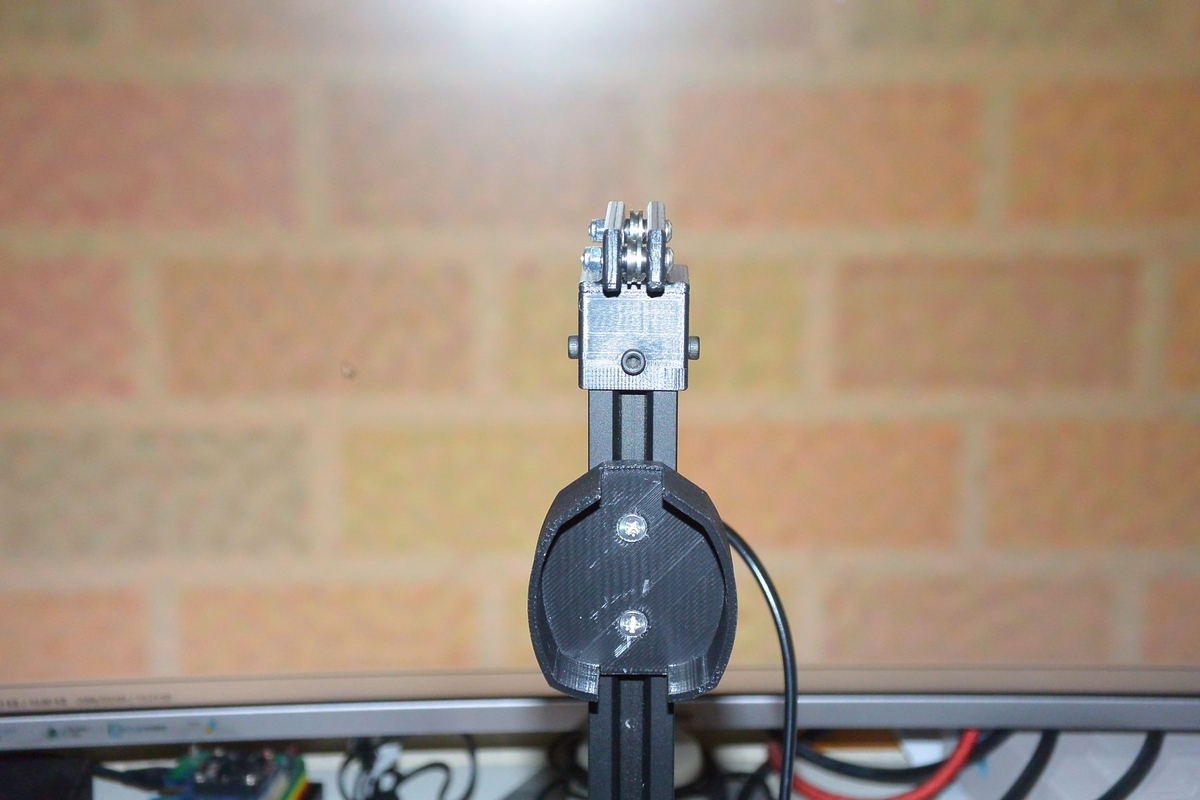

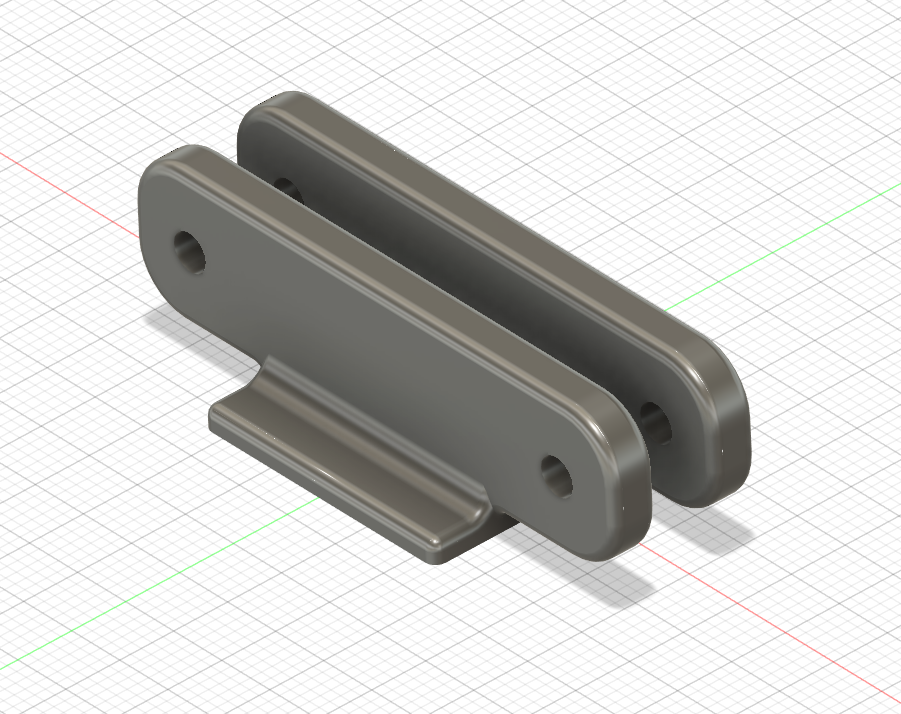

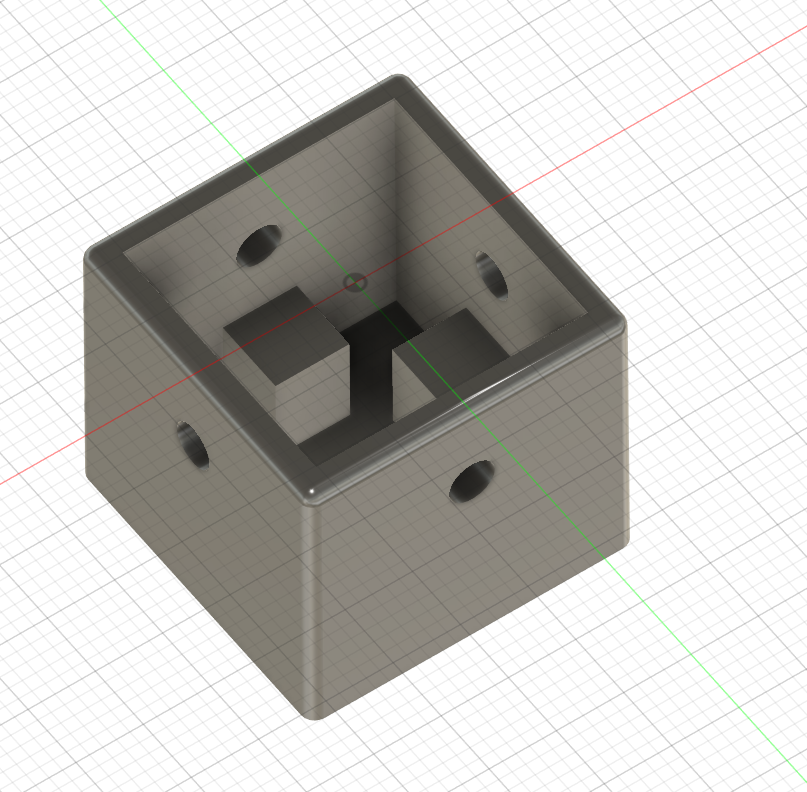

２. プーリー部はリニアレールに被せる部分とプーリ取り付け部分を別々にしてありますのでアクリル接着剤で接着します。
　※プーリーと取付部との間には厚さ1㎜のワッシャを入れました。

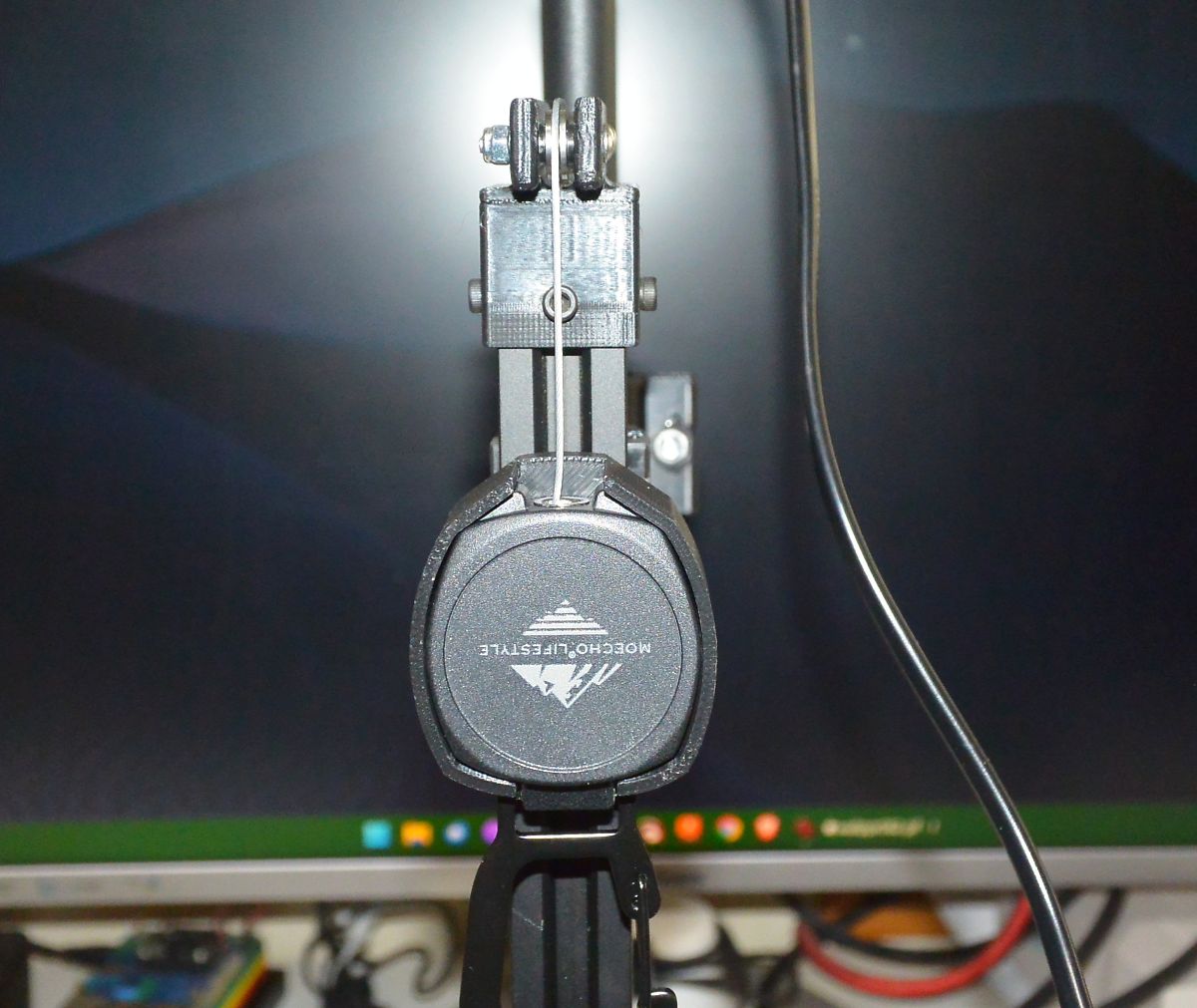

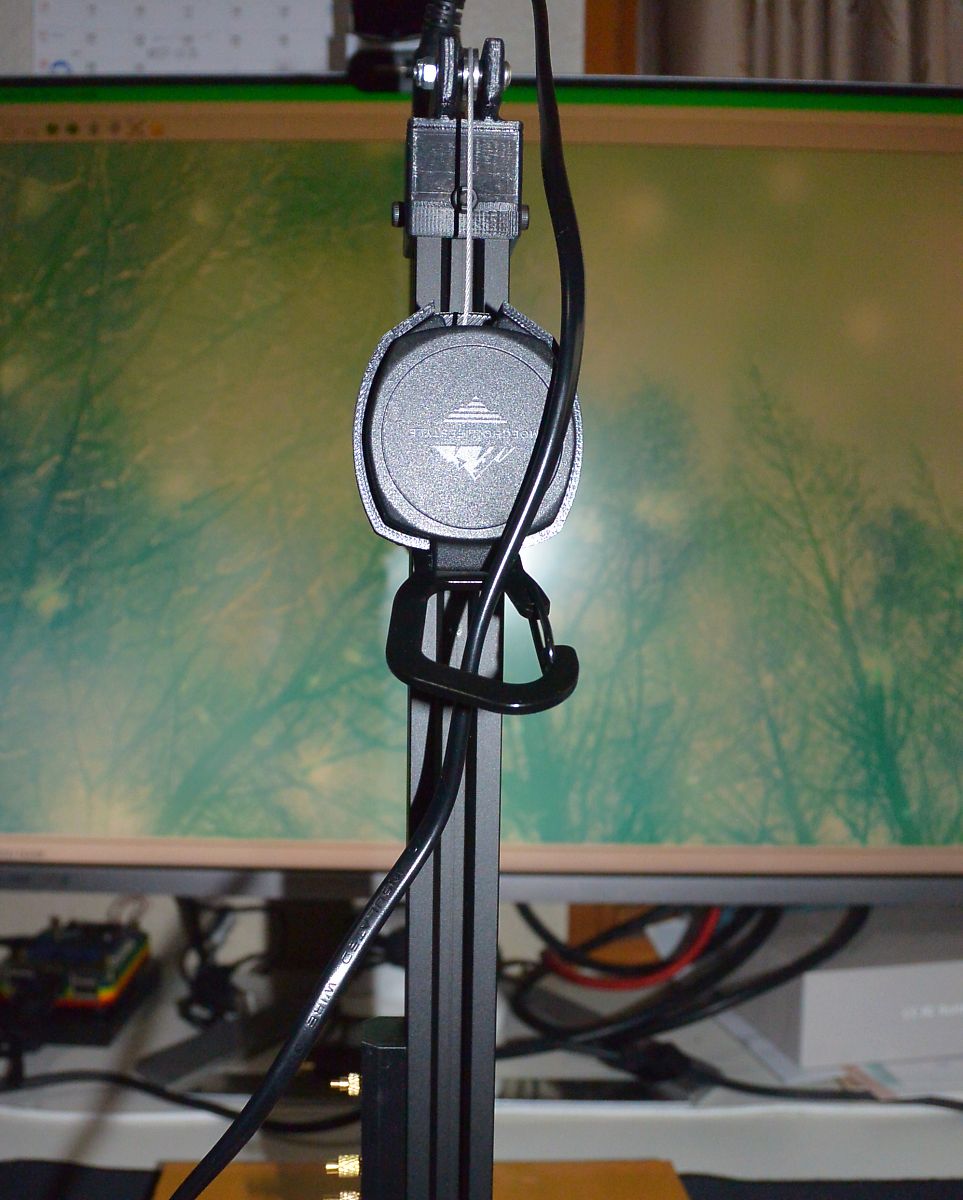

３. キーフォルダーをセットするフォルダーを適当な位置に取り付けキーフォルダーは両面テープで固定しました。
　 ※キーフォルダーについているカラビナに半田ごての電源ケーブルを通せば邪魔になりません。

　

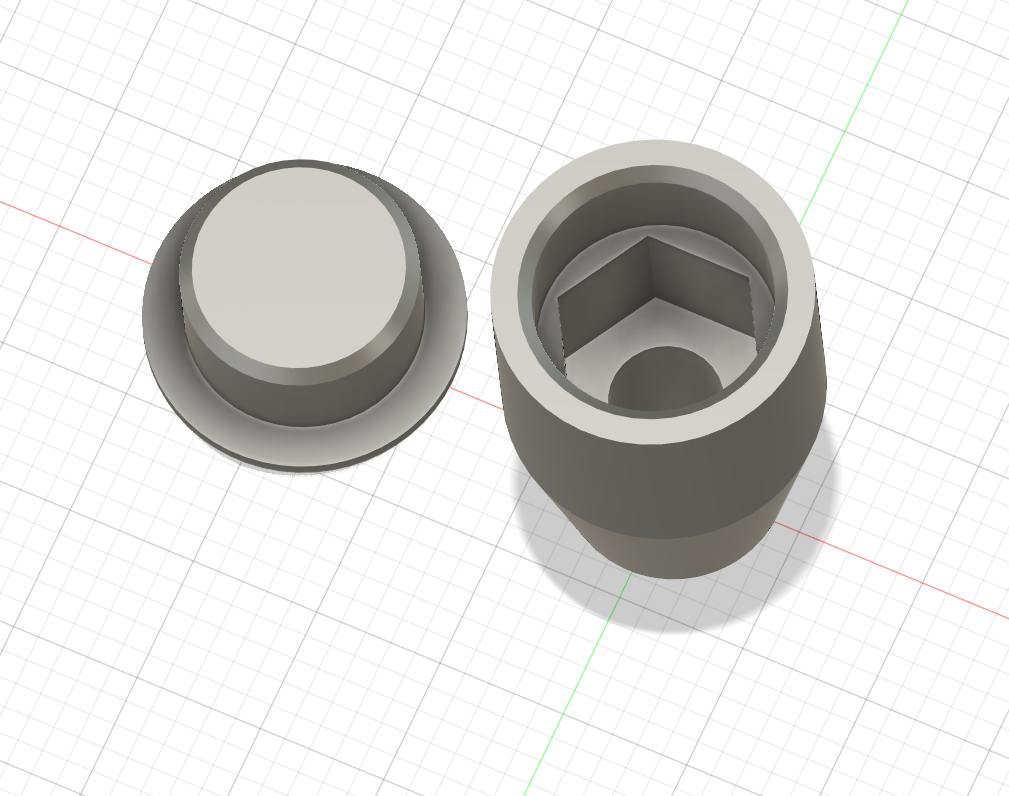

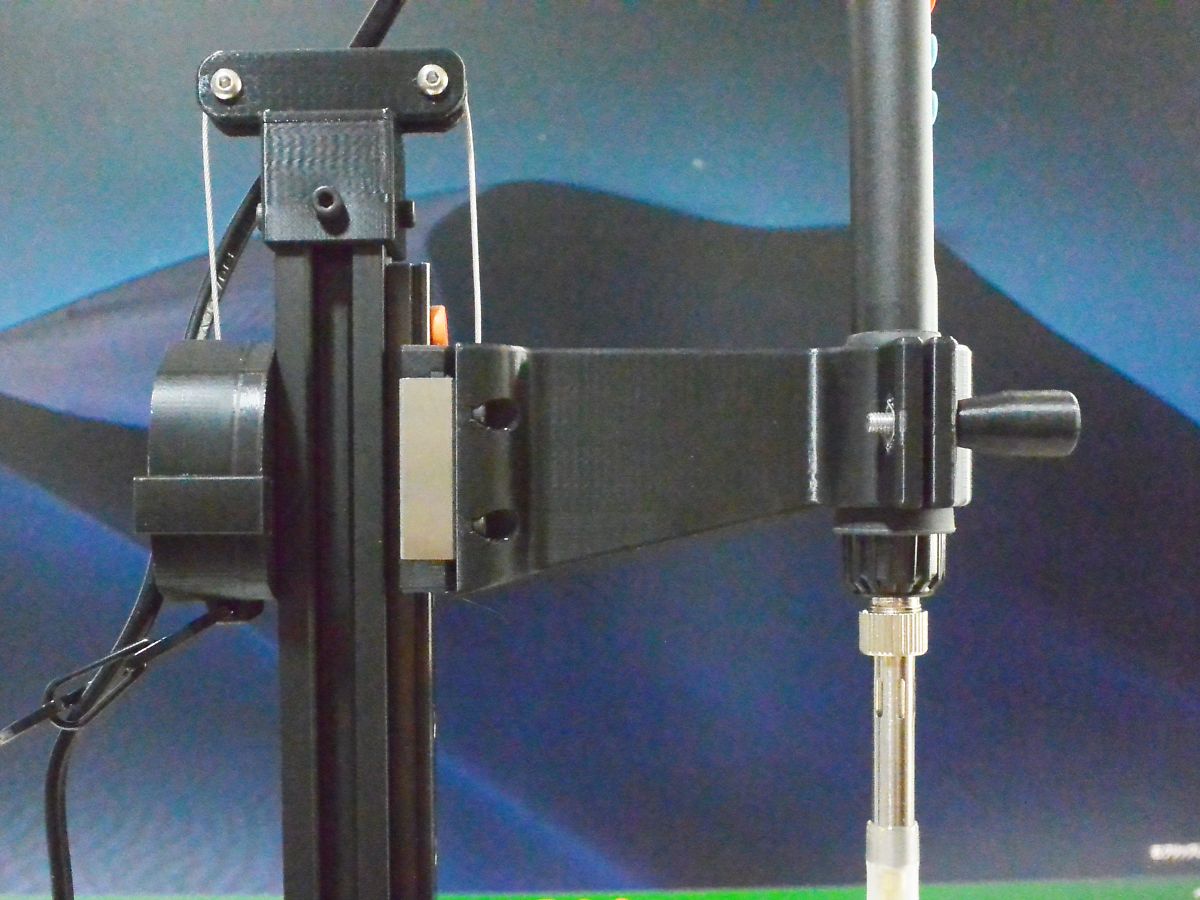

４. 半田ごて固定用のつまみは４㎜の寸切ボルトを適当な長さに切りダブルナットで固定して接着しキャップを被せます。
　 ※つまみは長めに作成しました、半田ごて押し下げ用ハンドルとして利用できます。

　

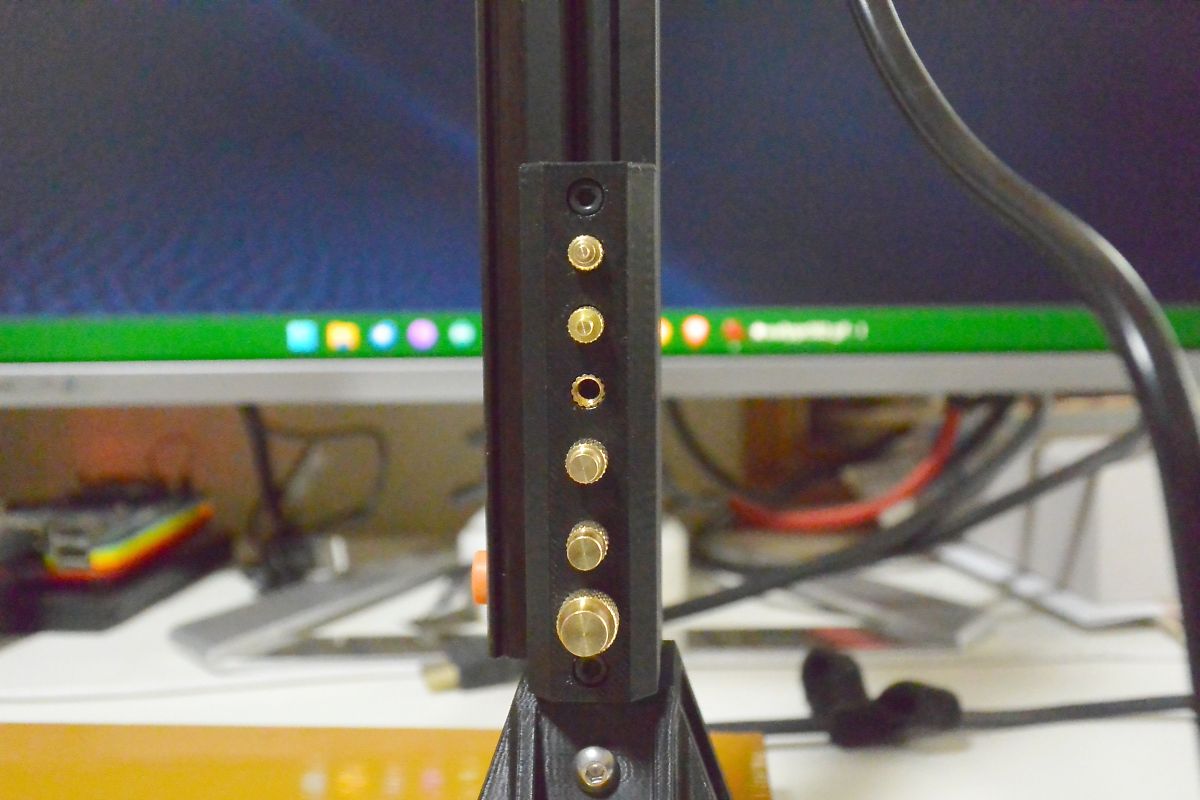

５. ホットピースフォルダーを作成しリニアレールの横に取り付けました。

　

動画です

強力型リールキーフォルダー動作状態です。
