巷で評判のMobius Actioncamを遅蒔きながら手に入れました。 小型で軽量だし画質も良いので空撮に最適ですね、マイクロSDカードに録画してくれますが、撮影後でないと見れません。 USB端子からビデオ・音声をライブアウト出来るようですし、ライブアウト用のオプションケーブルもあるようですが、自前で作ることにしました。

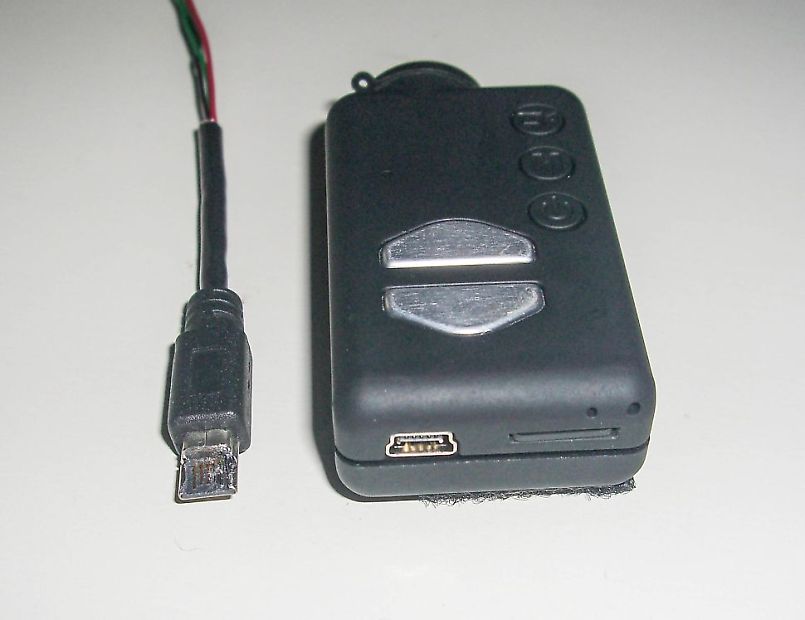

Mobiusに付属のUSBケーブルはMini Bタイプです、このケーブルは手持ちが沢山ありますのでダメ元でライブアウト用に改造？してみます。 調べてみるとMini Bタイプは5Pinで以下のようなPin配置です、ライブアウトする場合4番5番Pinを接続しなければなりません。

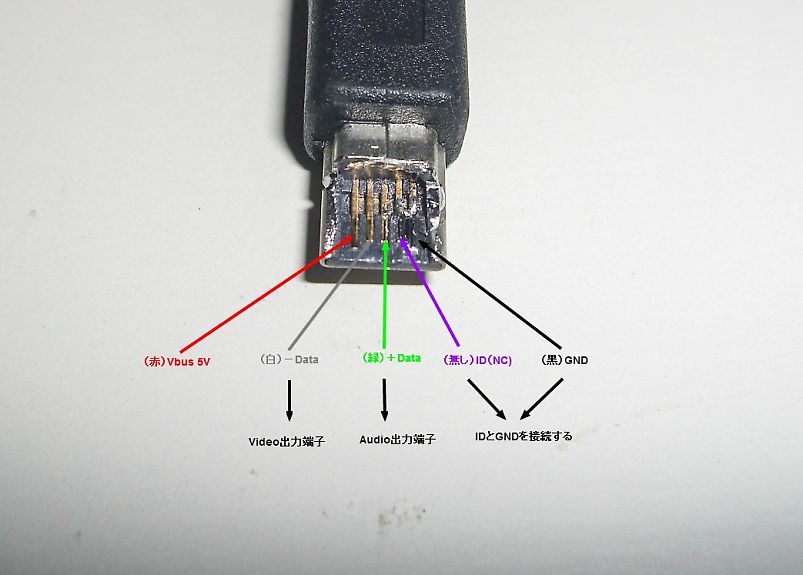

1番Pin：Vbus（＋5V）・・・・・・・・・・・・・・・赤色ケーブル 2番Pin：－Data・・・・Video出力 ・・・・・・白色ケーブル 3番Pin：＋Data・・・・Audio出力 ・・・・・・緑色ケーブル 4番Pin：ID（NC）・・・5番Pinと接続する ・無し 5番Pin：GND ・・・・・アース ・・・・・・・・・・黒色ケーブル
Mini BタイプのUSBケーブルを切断し被覆を剥がしてみました、周のメッシュシールドを取って芯線を出すと4本しかありません、テスターで導通確認すると4番Pinに繋がる線がありません、つまりケーブル側では4番・5番を接続することが出来ません。 ケーブルの色とPin配置は上記の通りです（このUSBケーブルの場合）

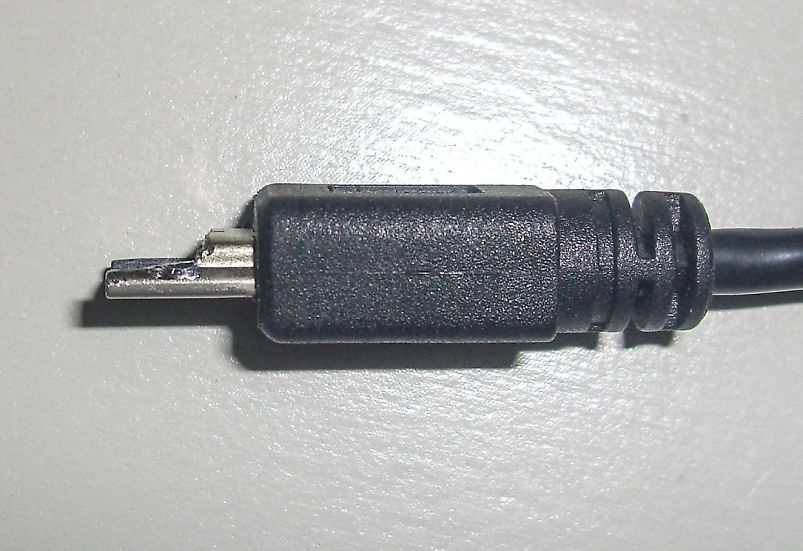

Mobius本体の中で4番・5番を接続するのも気が引けますので、コネクター部分をチョコット改造？します。 コネクターの金属カバー部をルーターで一部切断しPin接触部を出し、4番・5番Pinを半田で盛ってショートさせます。

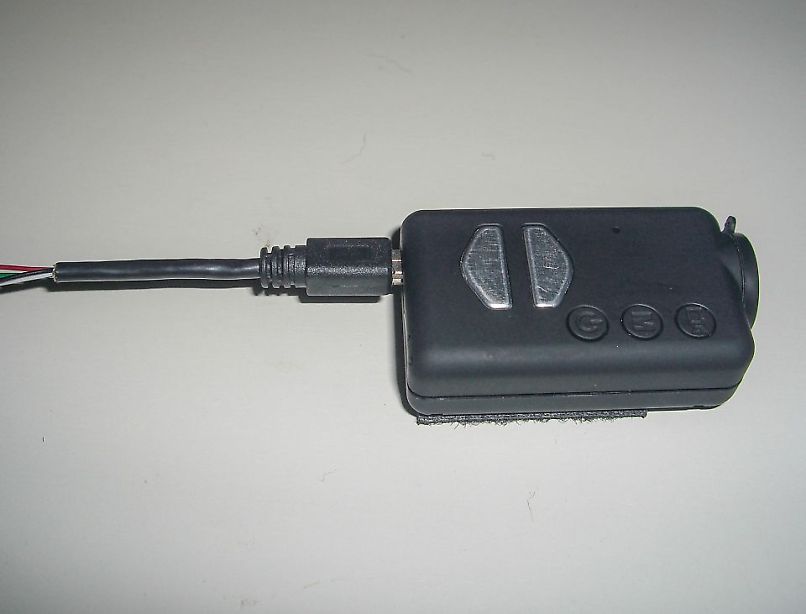

切断しても問題なくMobiusのUSBコネクターに刺さり抜けるようなこともありません。
これでVideoのライブ出力が出来るようになりました。
