4xiDrawにレーザーモジュールを取付けてみた

以前作成した 4xiDraw にレーザーモジュールを取付けてみたいと思います。

レーザーカッターは使ったことも作成したこともありません、上手く動作するか不安ですのでレーザーモジュールは低価格の500mw程度を使用して作成してみます。

blogdaichan.hatenablog.com


使用パーツ

4xiDraw 作成に使用したパーツ以外に必要な物はレーザーモジュールと防護眼鏡くらいです。

レーザーモジュール 12V 500mw 青紫 405nm
www.banggood.com


レーザー保護めがね



レーザーモジュール取付け用フレームは3Dプリンターで作成、このレーザーモジュールは焦点調整が出来ますので取付位置調整は10mm間隔のネジ穴を5箇所開けただけです。

f:id:blogdaichan:20191023184043j:plain

ソフトウエアのインストール

arduino用Farmware のインストール

ペンプロッターでは「grbl-servo」をインストールしましたが、レーザーカッターでは「grbl V1.1」を使用します。

Github から zip ファイルをダウンロード解凍し、解凍したフォルダー内の「grbl」フォルダをArduino ライブラリー内にコピーします、また以前の「grbl-servo」フォルダーがあるとインストールに支障が出ますので削除か別の場所に移動します。

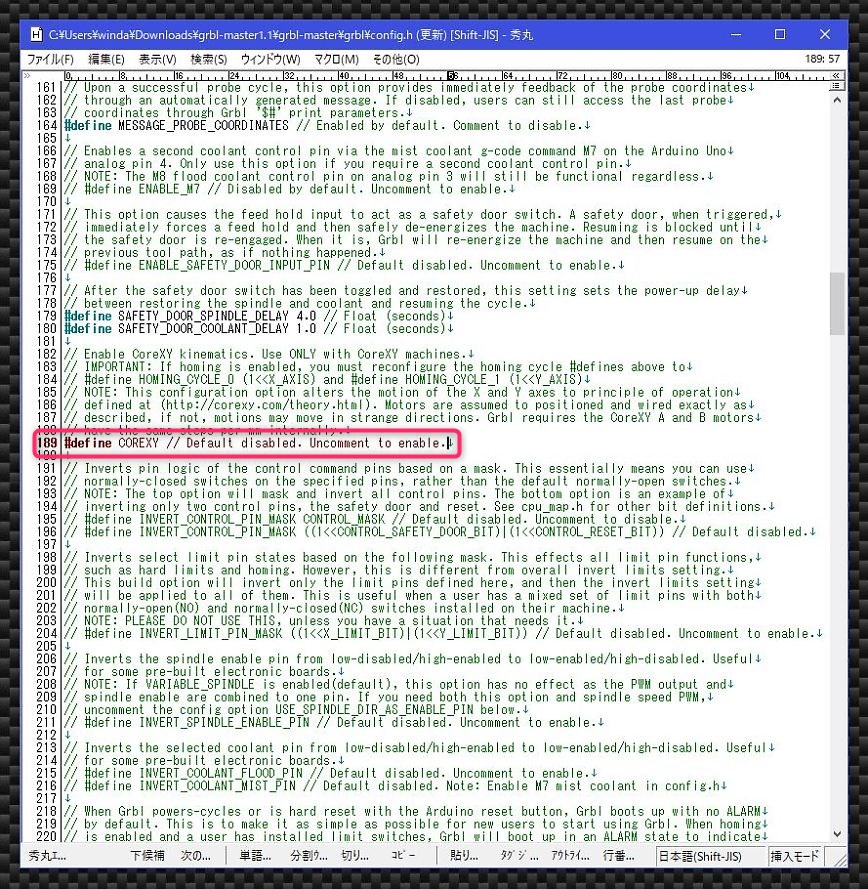

・次に「grbl」フォルダー内の「config.h」を開き
 189行目あたりにある「// #define COREXY // Default disabled. Uncomment to enable.」のコメント(//)を削除します。

f:id:blogdaichan:20191024111002j:plain

・grbl フォルダ内にある examples\grblUpload\ grblUpload.ino を実行し Arduinoに grbl v1.1 をインストールします。

LaserGRBL のインストール

LaserGRBL」を「Github」からEXEファイルをダウンロードしインストールします。

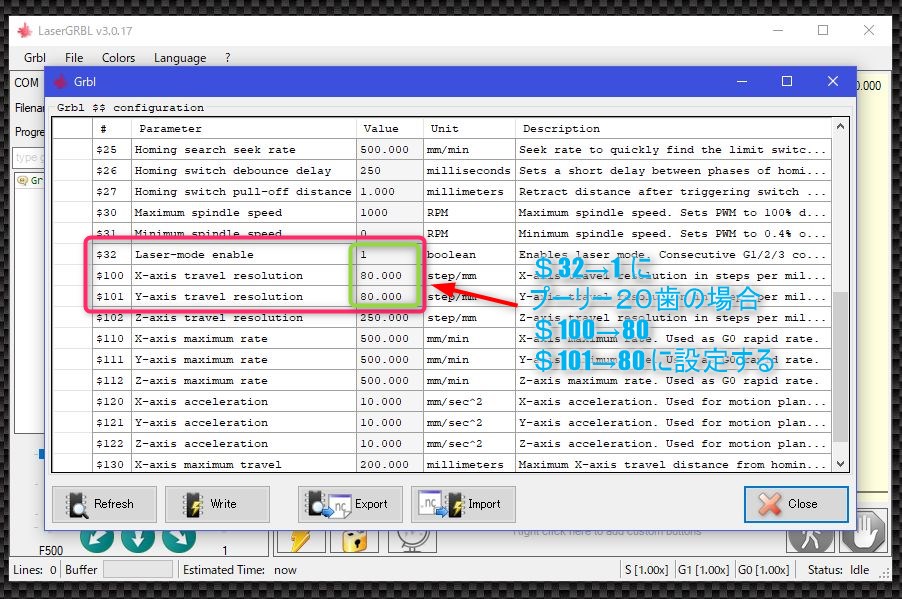

LaserGRBLを起動し grbl configuration を開き $32:1 に、プーリー20歯の場合$100:80 $101:80 に設定します。

f:id:blogdaichan:20191024111042j:plain

以上でソフトウエアのインストールは終了です。

動作確認

LaserGRBL を立ち上げポートを設定し接続します。

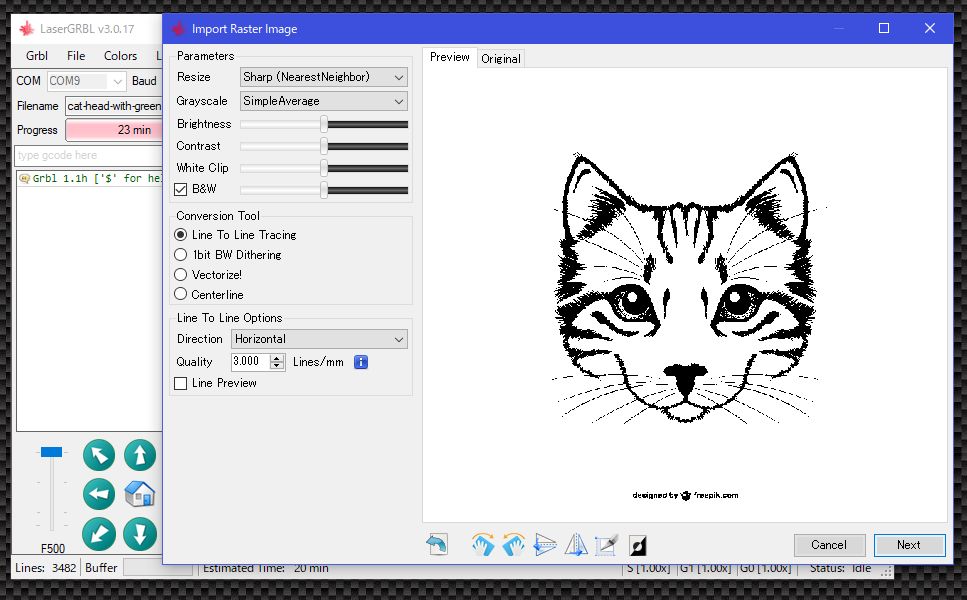

画像ファイルを開きます。

f:id:blogdaichan:20191024111045j:plain

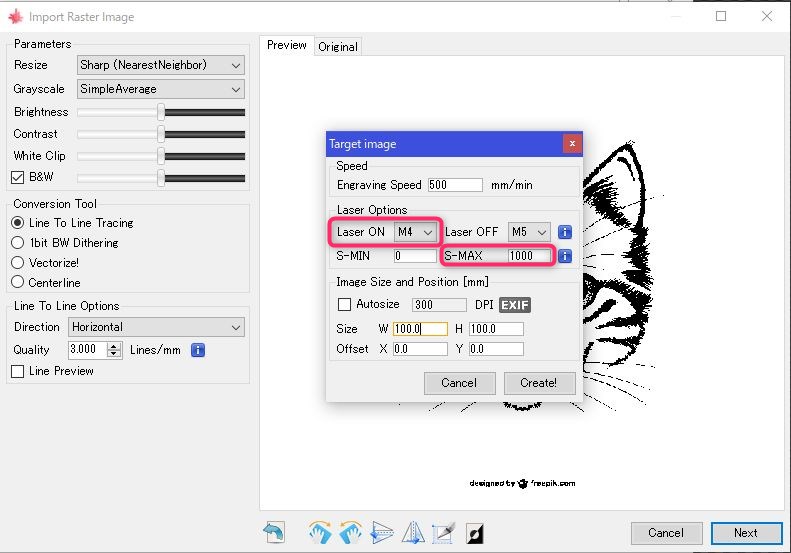

laser ON を M4 に、S-MAX を 1000 に設定しました、レーザーモジュールにより適宜変更する。

f:id:blogdaichan:20191025090735j:plain

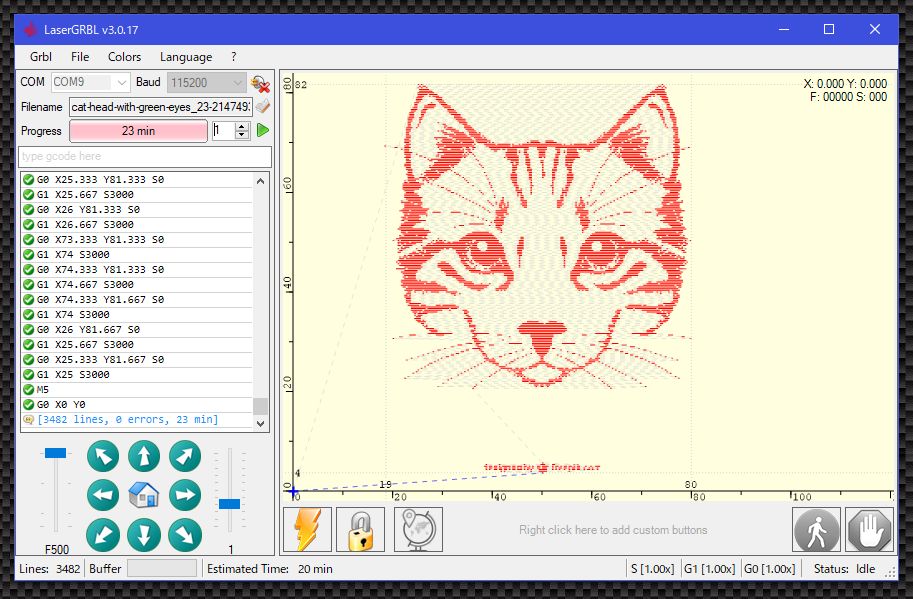

F値(スピード)も適宜変更してグリーンの三角をクリックして起動します。

f:id:blogdaichan:20191024111048j:plain

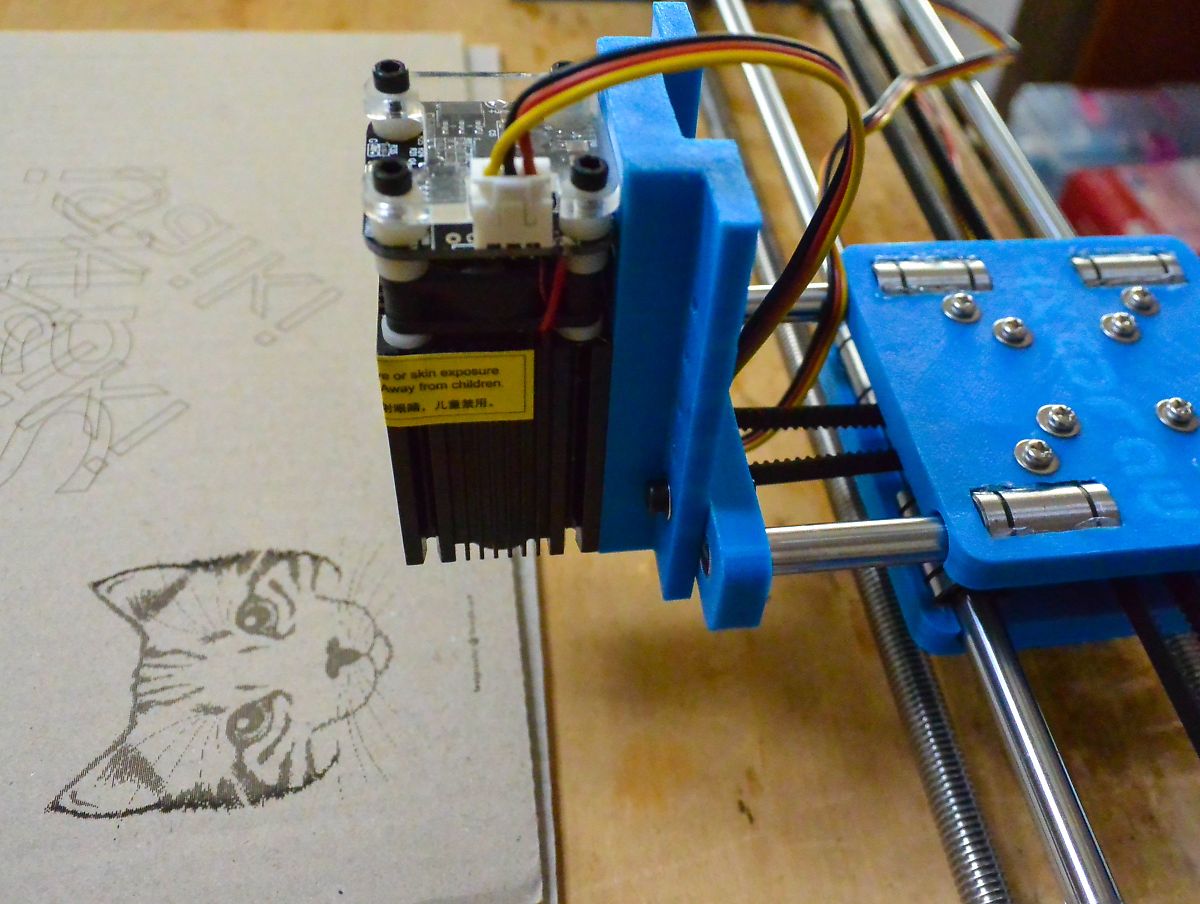

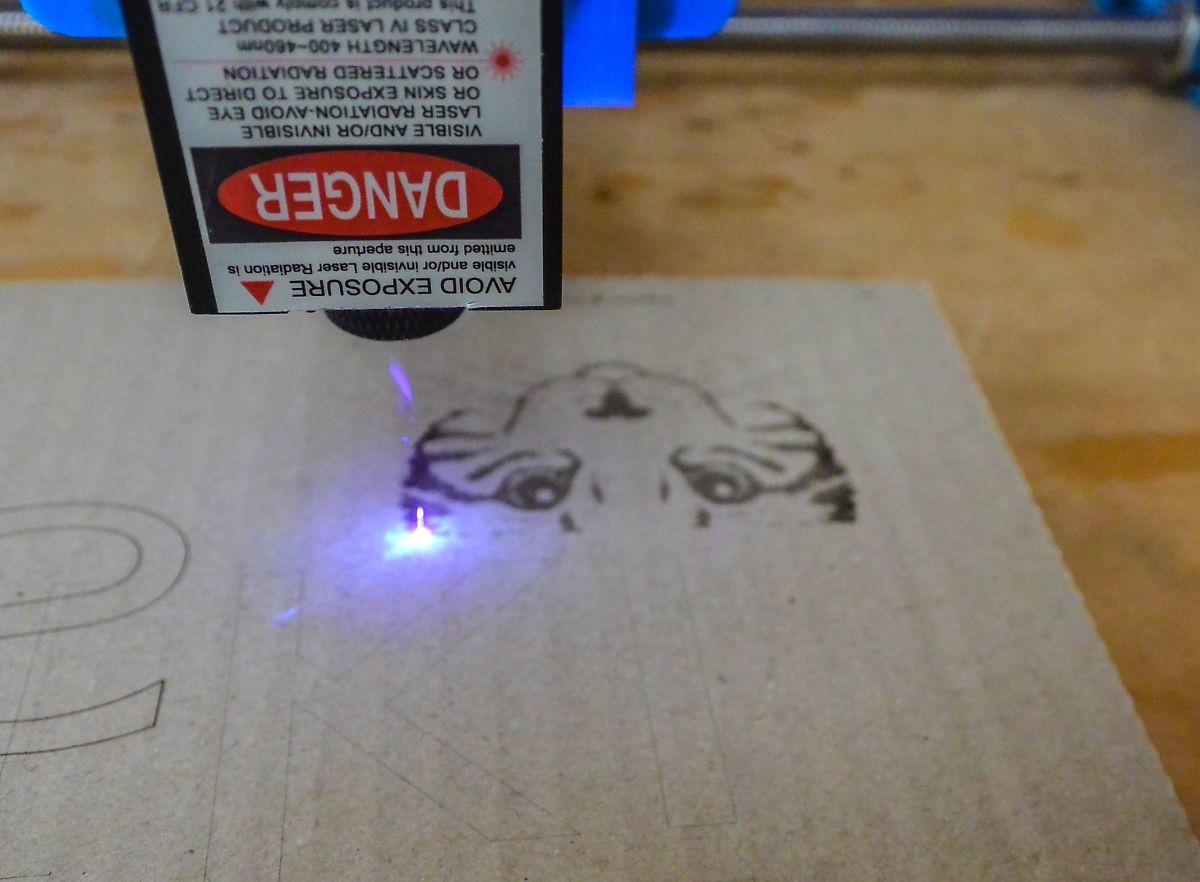

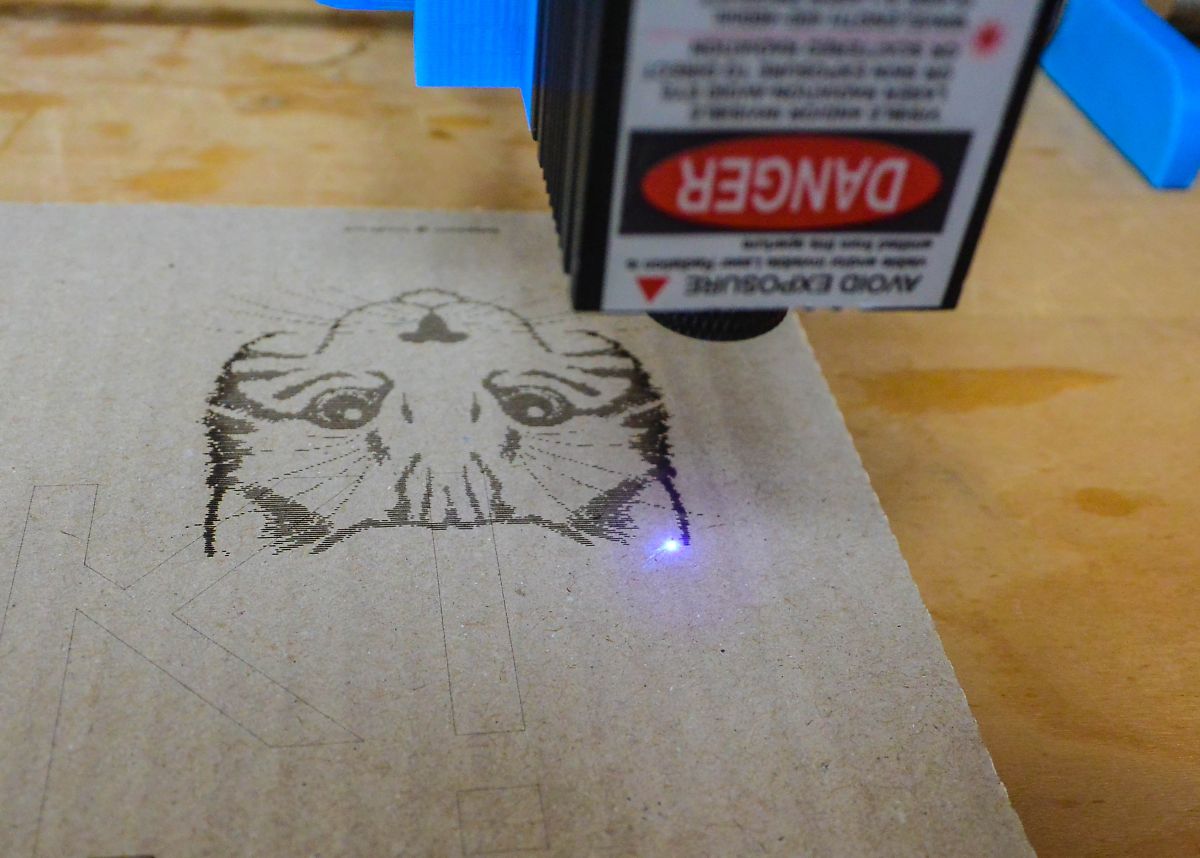

段ボールで動作確認しました。

f:id:blogdaichan:20191024120357j:plainf:id:blogdaichan:20191024120400j:plainf:id:blogdaichan:20191024120404j:plain
