Z軸組立の項目に入ります、作成過程で一番難しい(面倒)なところです、この項目は5つに分かれています。

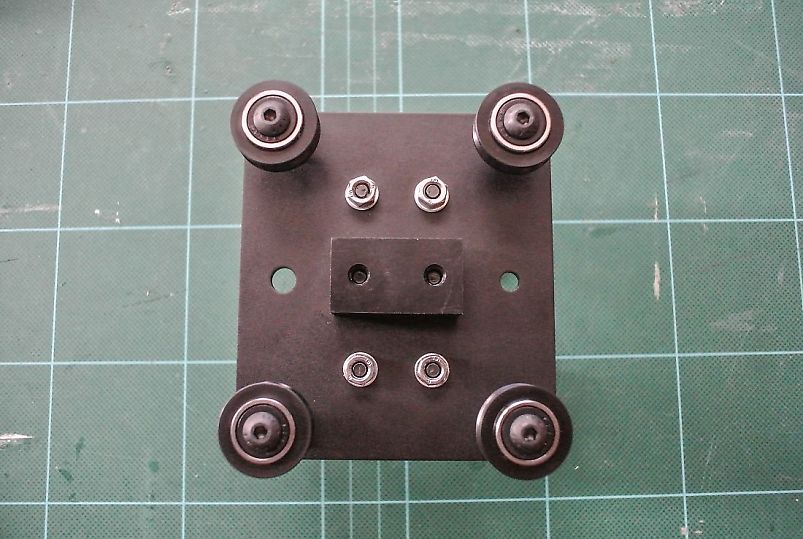

1.Z軸キャリッジの組立、プレートにVホイールを4個付けるだけです。

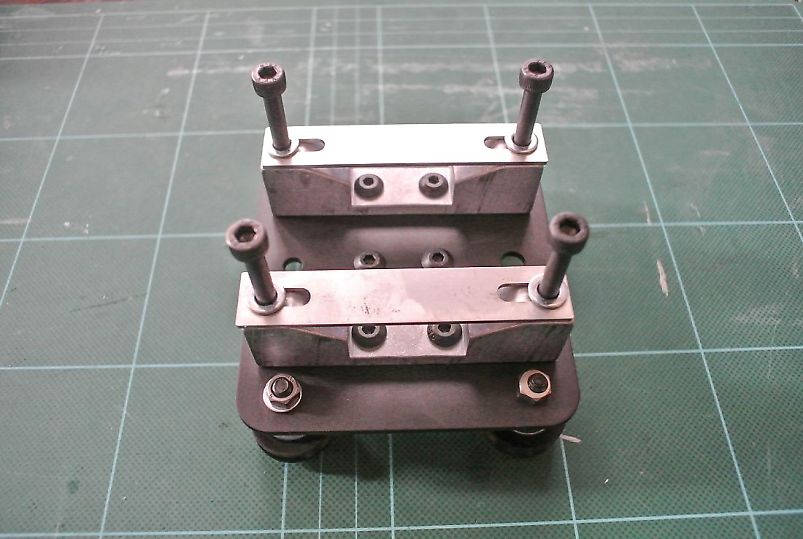

2.スピンドルキャリッジアセンブリの組立、スピンドルフォルダーとVホイールを4個取付けます。

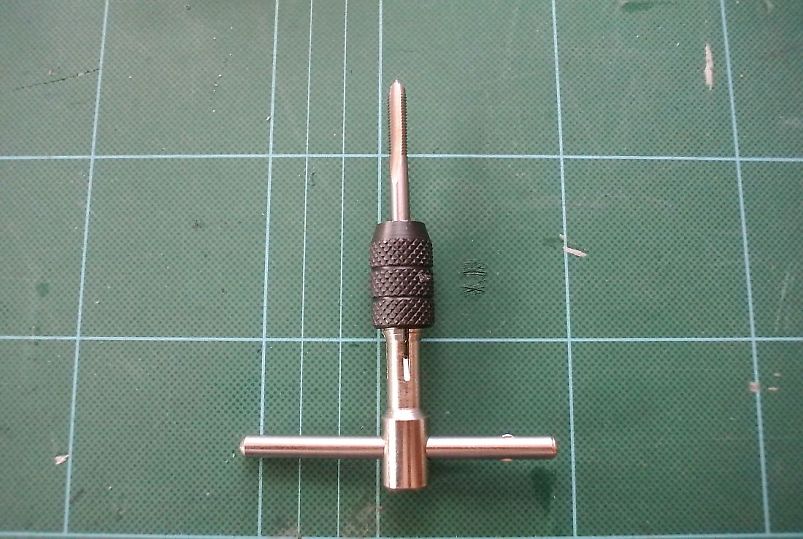

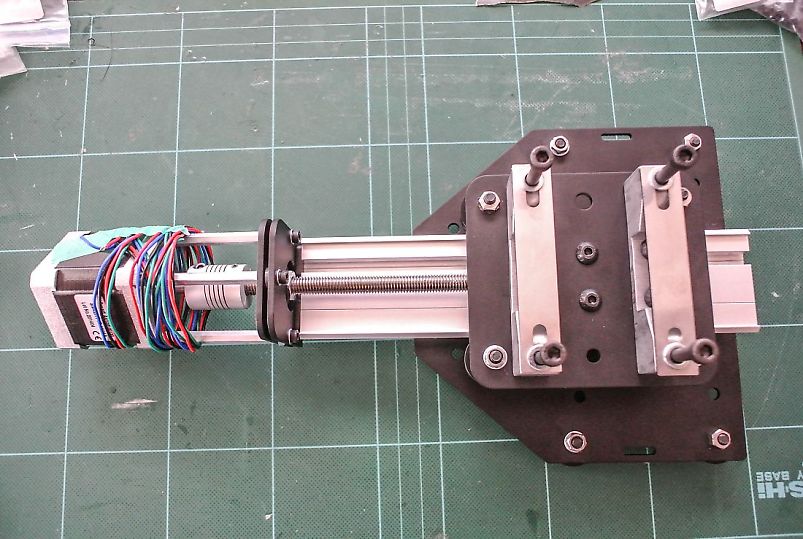

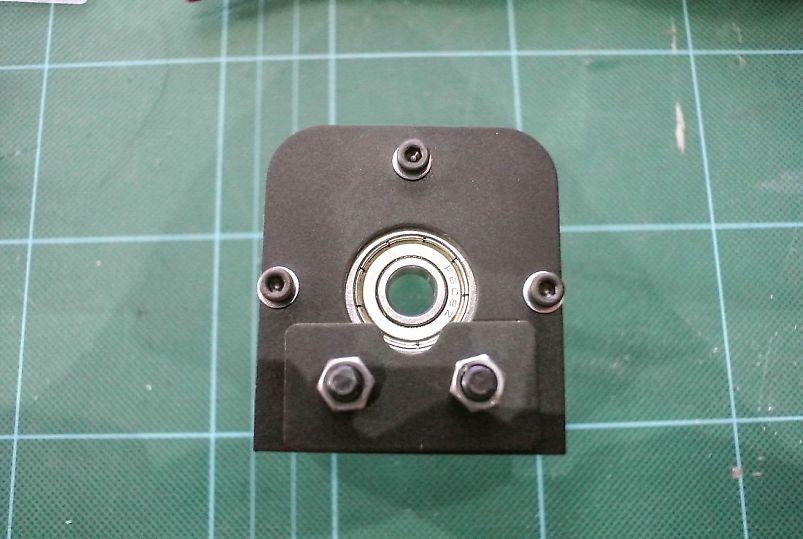

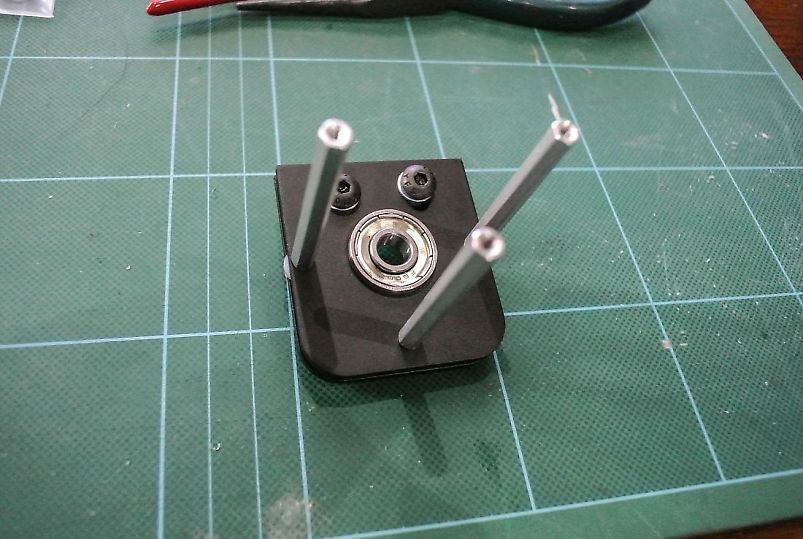

3-4.Z軸レール取付け、ステッパーモーター取付け及びサブアセンブリ組立。 ネジ棒の軸受けベアリングを、モーターマウントプレートに入れるのにサンドペーバーでプレートの塗料などを削り取らないと入りません。 モーターマウントをレールに取付けるため、レールに付属の工具を用い5mmのタップを2箇所切ります。

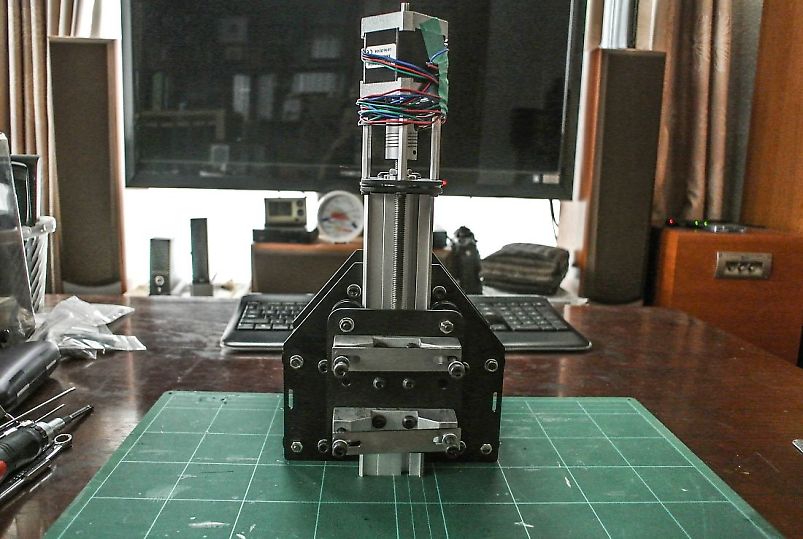

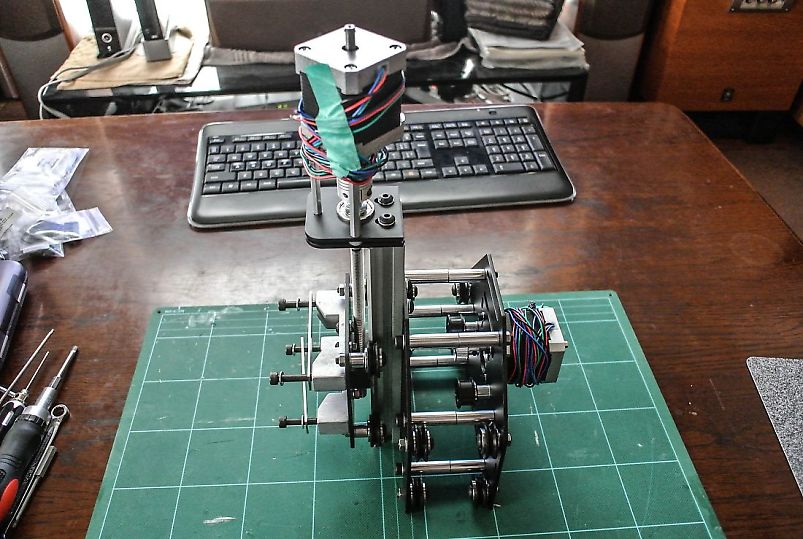

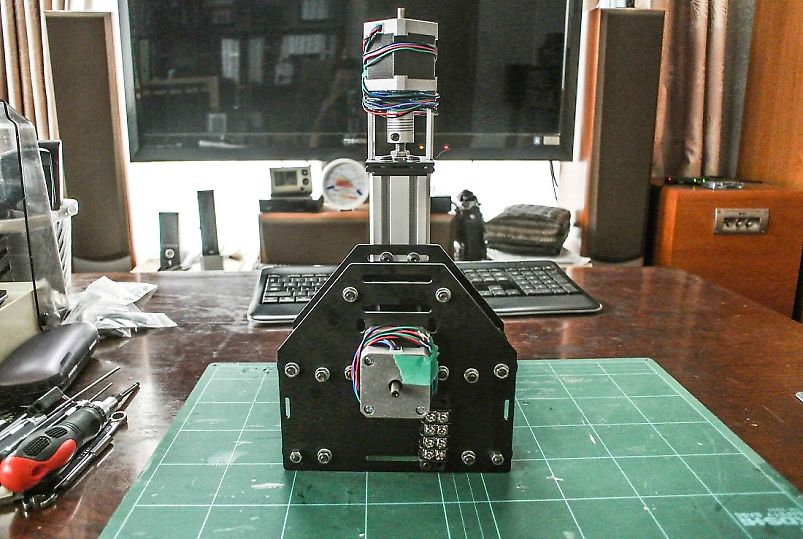

5.サブガントリの組立、最後にX軸キャリッジと合体させて終了です。
Z軸のネジ棒チョット渋いようです、上手く動かないようだと取替えが必要になるかも。
次はガントリーの項目です。
