スピンドルのスピードコントローラー・リレーなどをどこに置こうか、また回転計モジュールを当初ケースに入れようとケースの用意もしてありますが、考えた結果CNCコントローラーを入れてあるパソコン用のベイに一緒に入れることにします、狭いですが配置を工夫すればなんとか入りそうです。

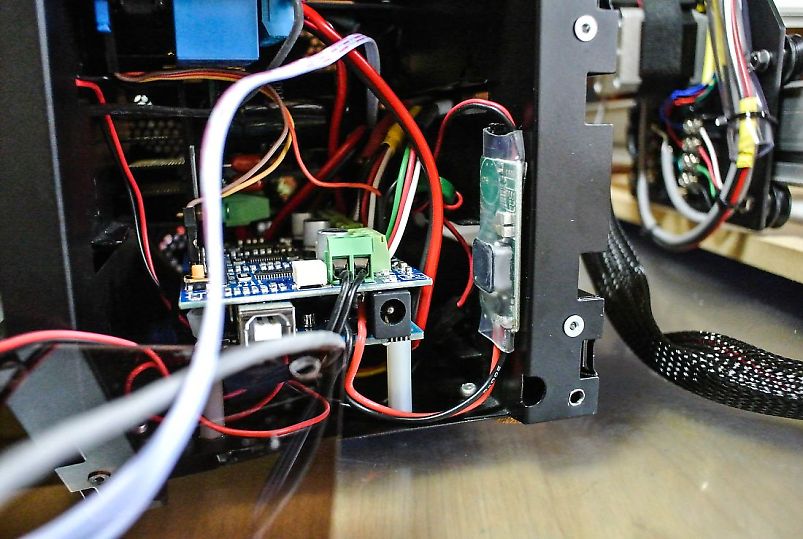

取り付け開始、スピードコントローラーはベイ後ろ側の冷却ファンを外しファンギリギリに側面に取り付け。
リレーは１チャンネル用が無かったので２ちゃんねる用を使用しスピンドルの電源＋－を同時に入り切り出来るようにし、天井部に取り付け。

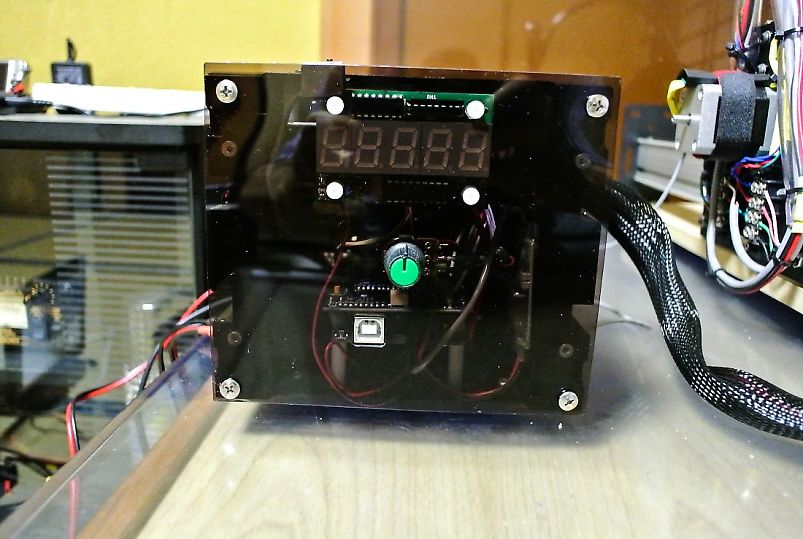

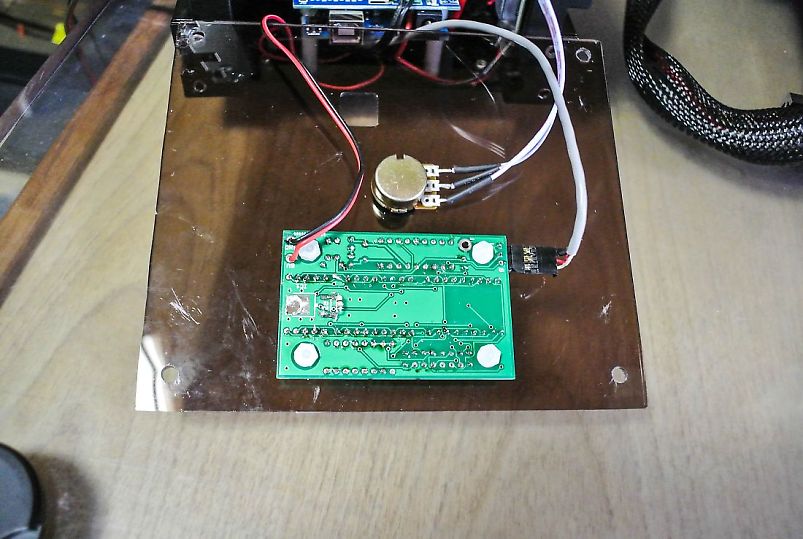

回転計とスピードコントロール用のポテンショメーターは前面パネルに設置、UBECを通して24Vを5Vに変換回転計の電源へ接続。

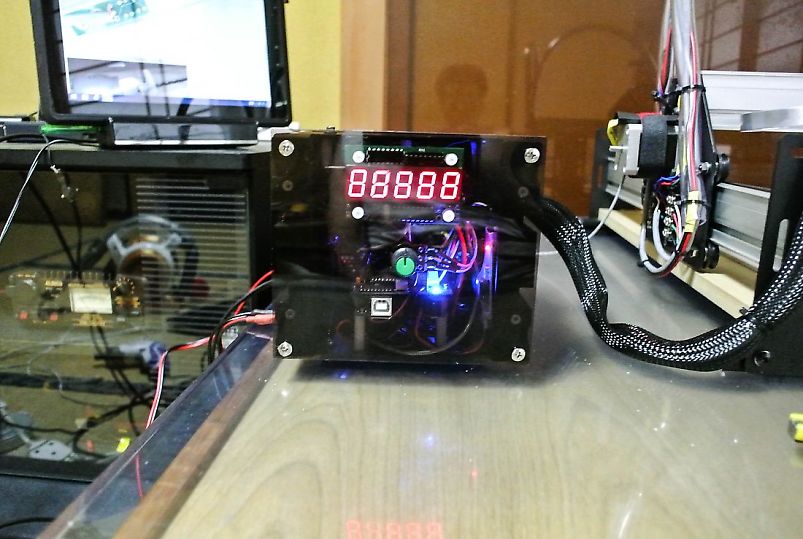

こんな感じになりました。
次は回転計のセンサーを取り付けて完成させます。
