CNCの切削クズをハンディークリーナーで吸い取っていますが、木材とかアクリルなどを切削すると、すぐに掃除機が削り屑で一杯になり掃除が大変です。 皆さんサイクロン集塵機を自作して使用しているみたいで、効率よくゴミを分離してくれるようです。 そこでウエブ上で紹介されているサイクロン集塵機を参考に自作することにしました。
CNCを置いてある場所は狭いので小型の物がベストです、そのへんを考慮して材料を調達。 サイクロン部分は小型のパイロンを使用します。 集塵容器は梅酒などを漬けるガラス瓶を使用します。 他に、ビニールホース・塩ビパイプ・ケミカルウッド(10mm)・接着剤などです。

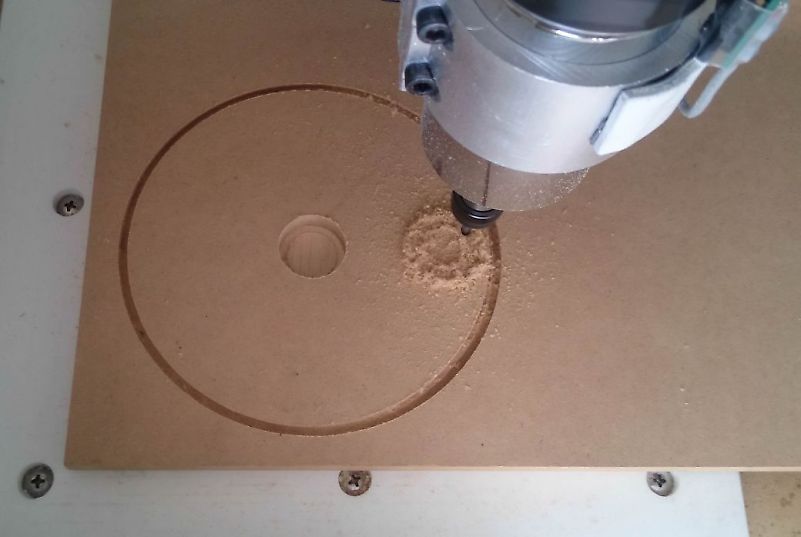

まず、ケミカルウッドをパイロンの上・下に合わせて切削、上部は140mm 下部は70mm。

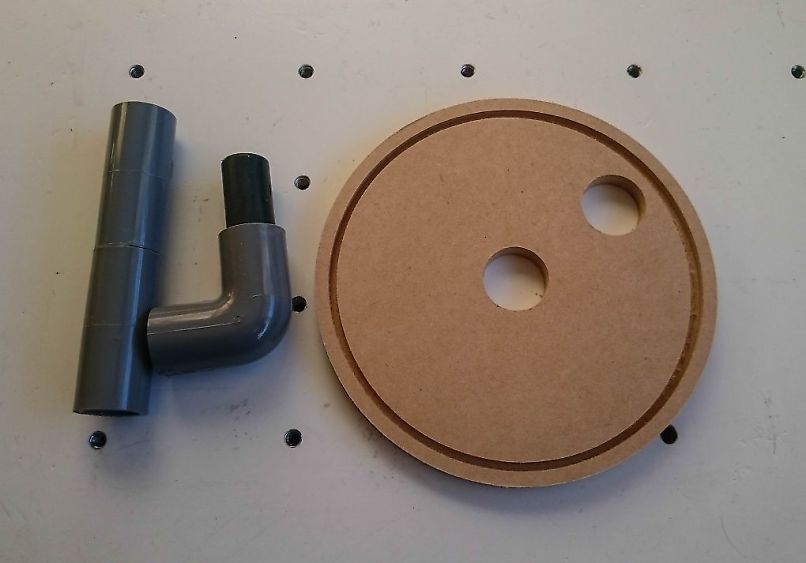

サイクロン上部はこんな感じになります。

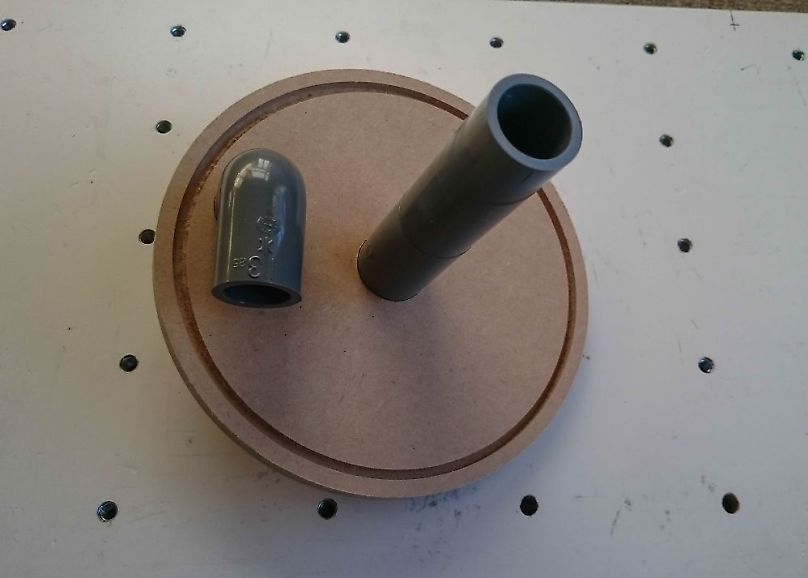

上部の仮組をしました、パイロン上部の直径は140mmです、ケミカルウッドの溝に入れて接着します。
ピッタリ溝に入ったのでパイロンを接着して一晩置きます。
