ようやく表示出来ました。。。(^_^)v。。。
最初Flip32+にM icroOSDを接続した時はやはり NO_DATA で表示出来ませんでした。 調べてみるとNO_DATAとはFCとOSDとのデータ通信が出来ていないと言う事で、MWOSDのFAQを見てみると次のようなことが書いてあります。
The OSD always shows DISARMED and one or more other items do not work
- This usually means the OSD is not getting information from the Flight Controller
- Ensure your connections are correct. Especially tx/rx orientation
- Makes sure you are using the correct baud rate - 115k is default
- You cannot share serial with other devices like telemetry
- Note if using AIRPLANE mode it can be disabled in config.h
- Baud rate in config.h MUST match baud rate in GUI (access via comsettings button)

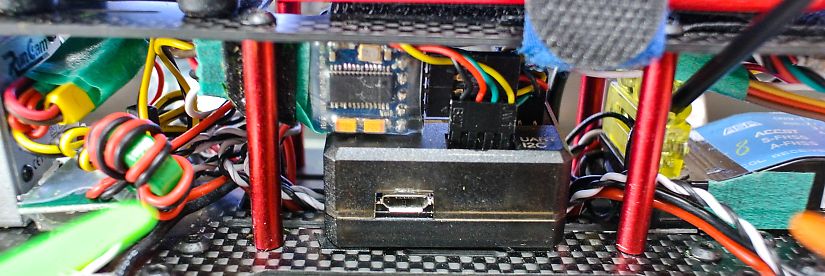

これら全てを確認しても特に問題ありません。 もしやと思いOSDとFCを接続している4本のケーブルをテスターで道通試験したところ、なんと1本が切れていました。 コネクターの圧縮部分は取れずに付いていたので気が付きませんでした、単純なケーブル作成ミスです。

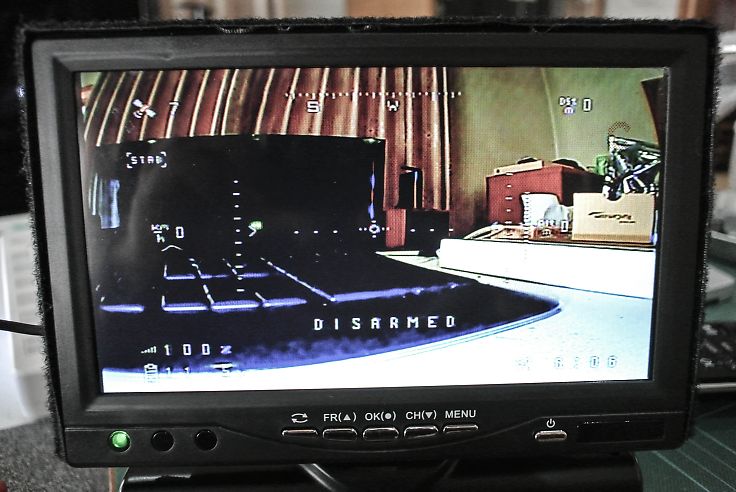

端子を圧縮し直してFCと接続、ちょっと見づらいですが表示されました。

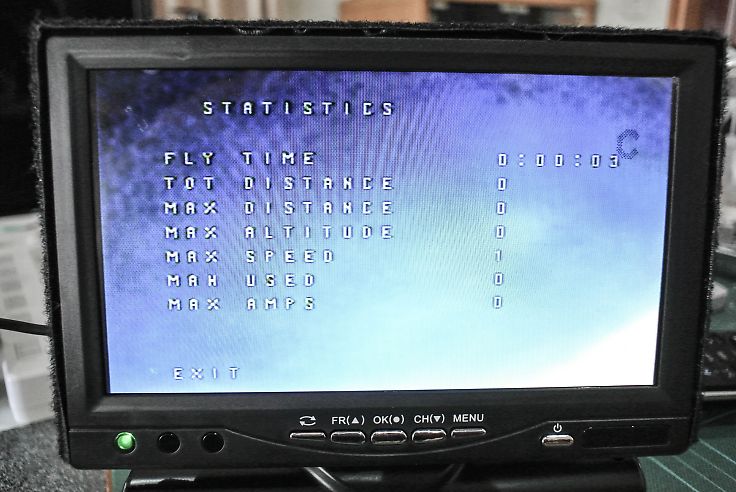

ディスアームした後のstatistics も表示されます、FCをパンクさせたりいろいろあったけど、やっとOSD表示に辿りつけました。
