以前作成した自動アルコールディスペンサーは動作時にフレームがたわんだり、2回動作させないと液量が足らないなど不満点がありました。
そこで、不満点を解消するため改良型を作成することにしました。
最初に作成した自動アルコールディスペンサーがこれです。
改良点
最初に作成した物は、てこの応用でディスペンサーを押す方式、このタイプはサーボの動作量に対しディスペンサー部の動作量が少なく2回動作させないと適量が出ませんでした。

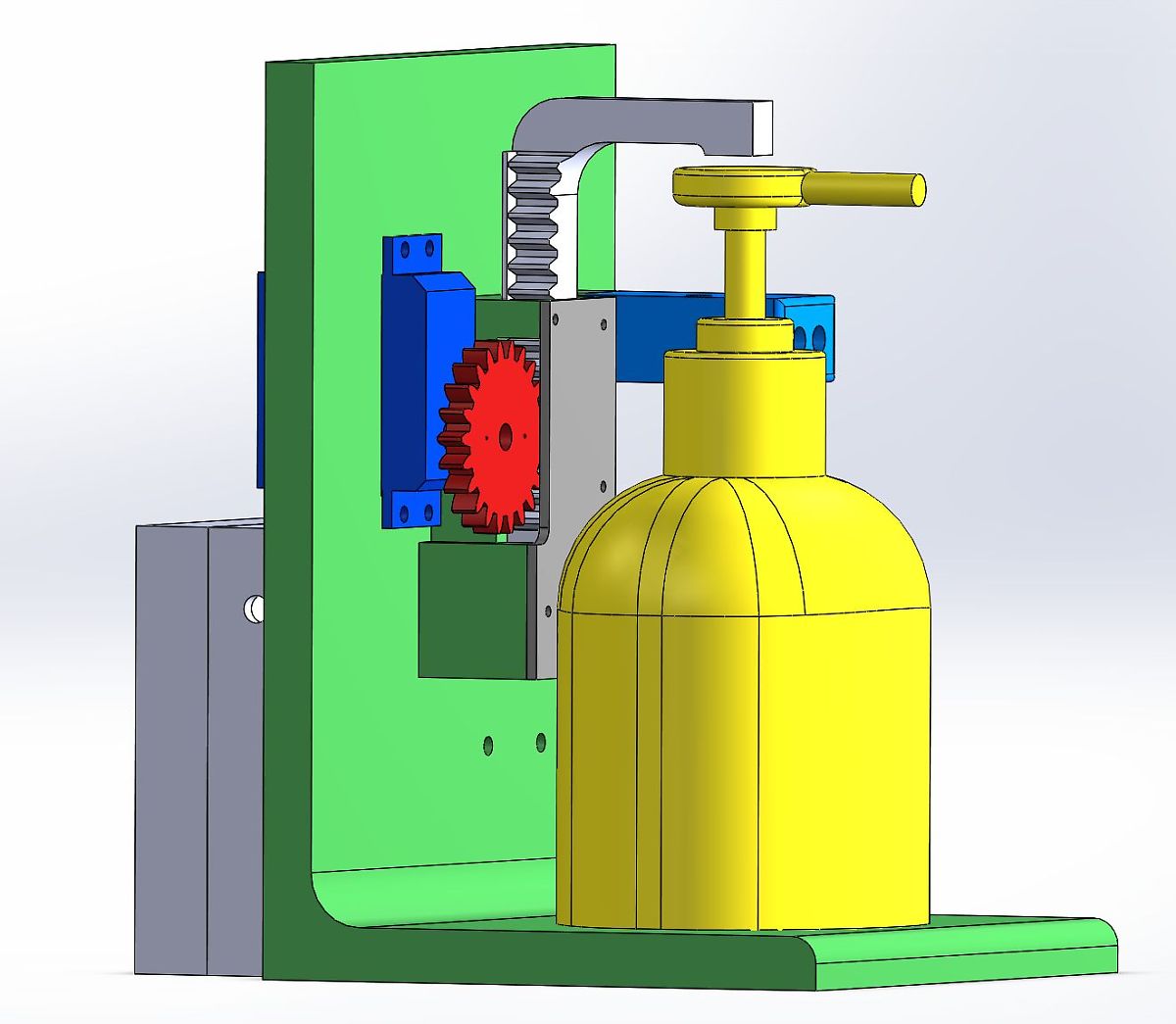

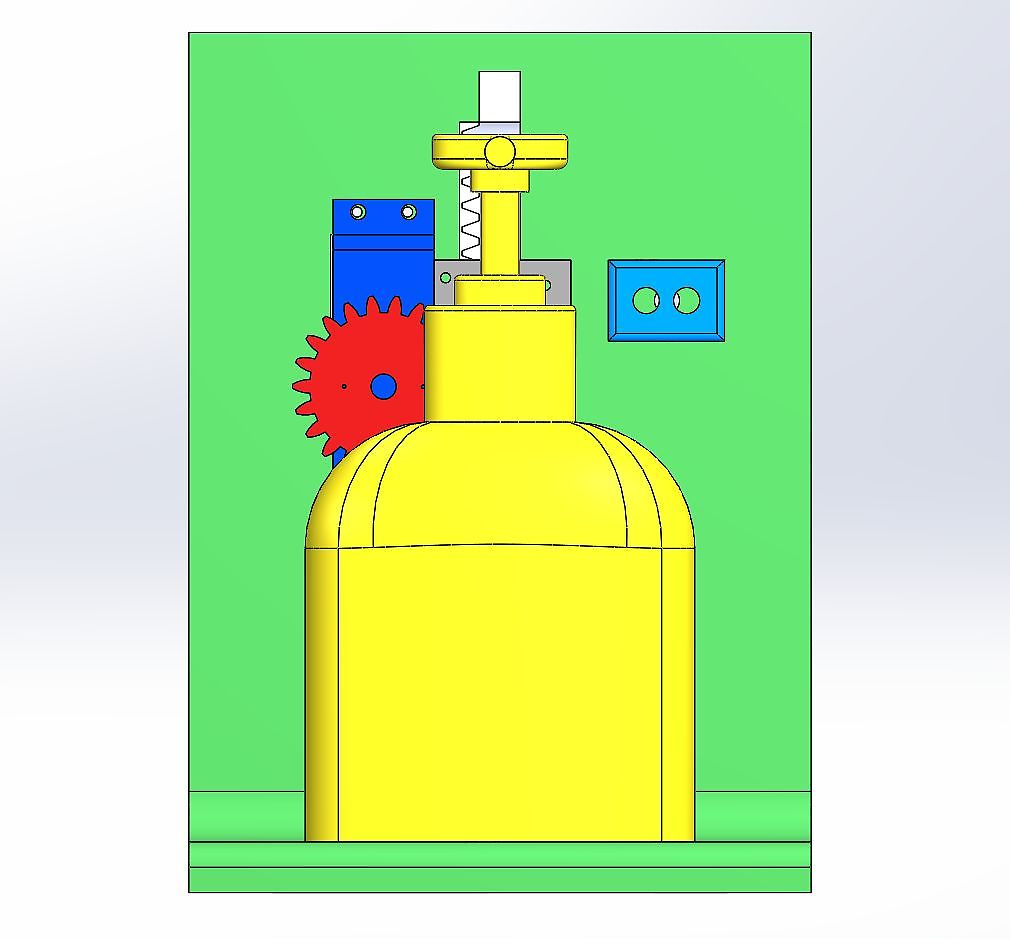

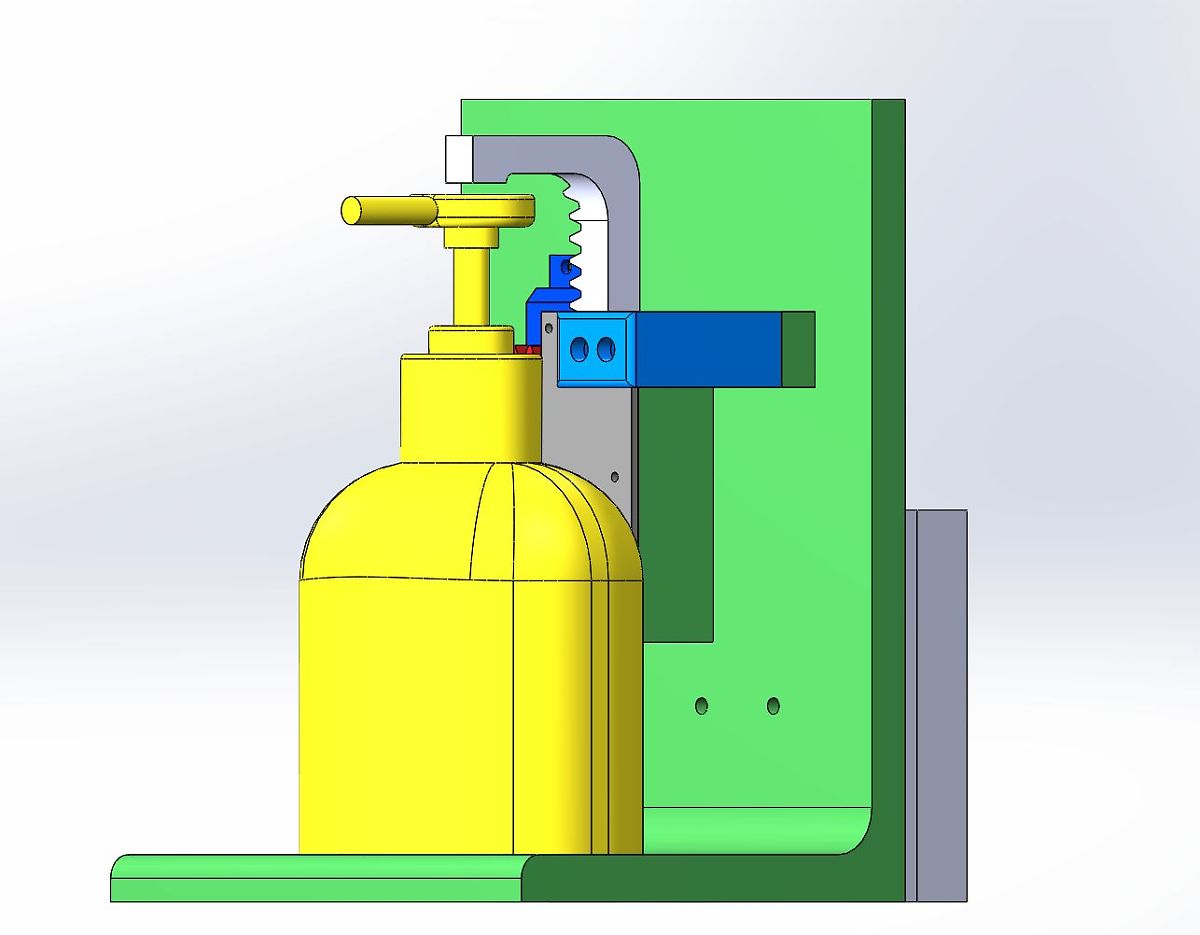

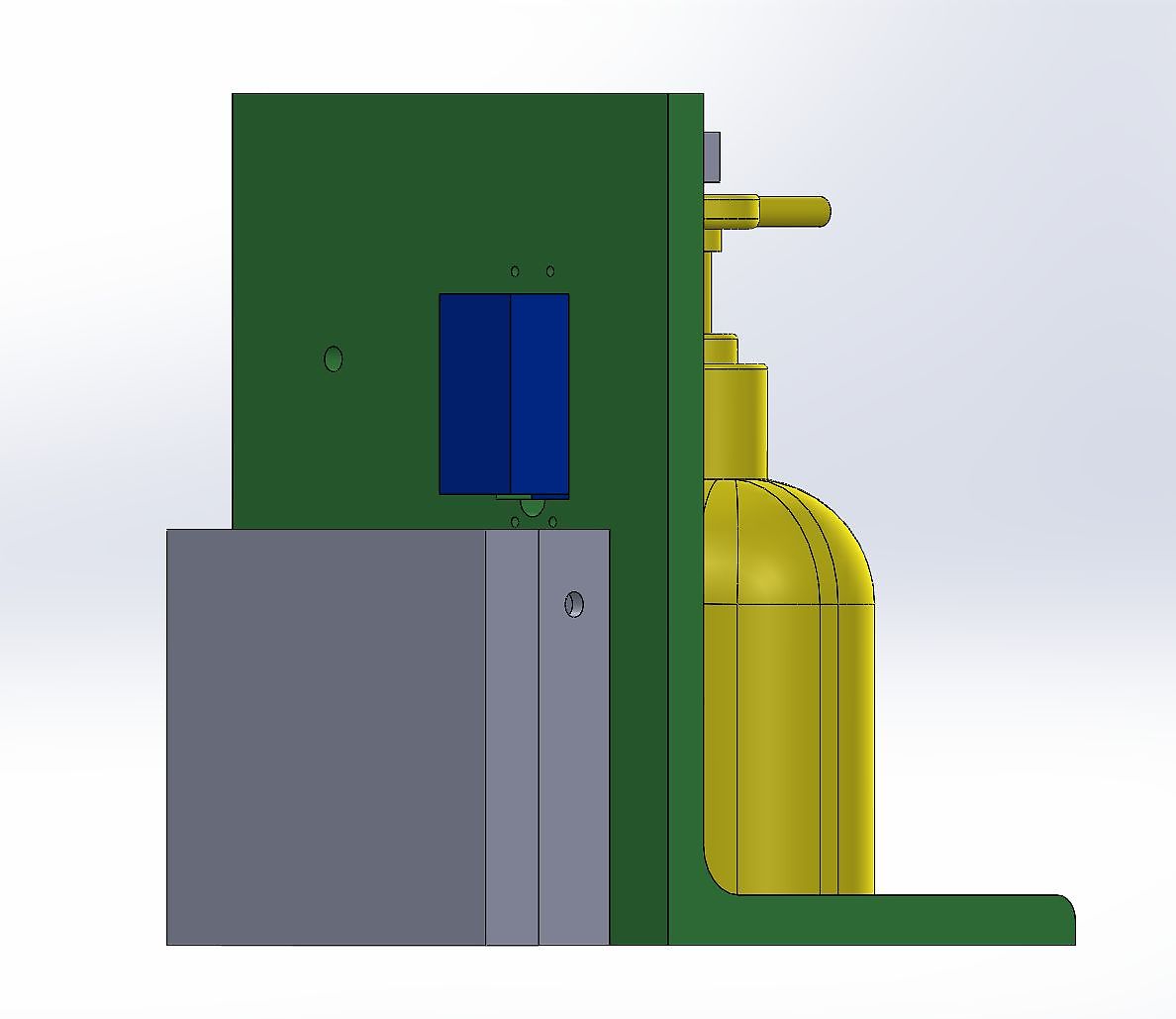

今回はラックピニオンギヤを使用して、サーボの動作量がそのままディスペンサーに伝わるようにしました、このためディスペンサーを1回押すだけで適量のアルコールが出ます。

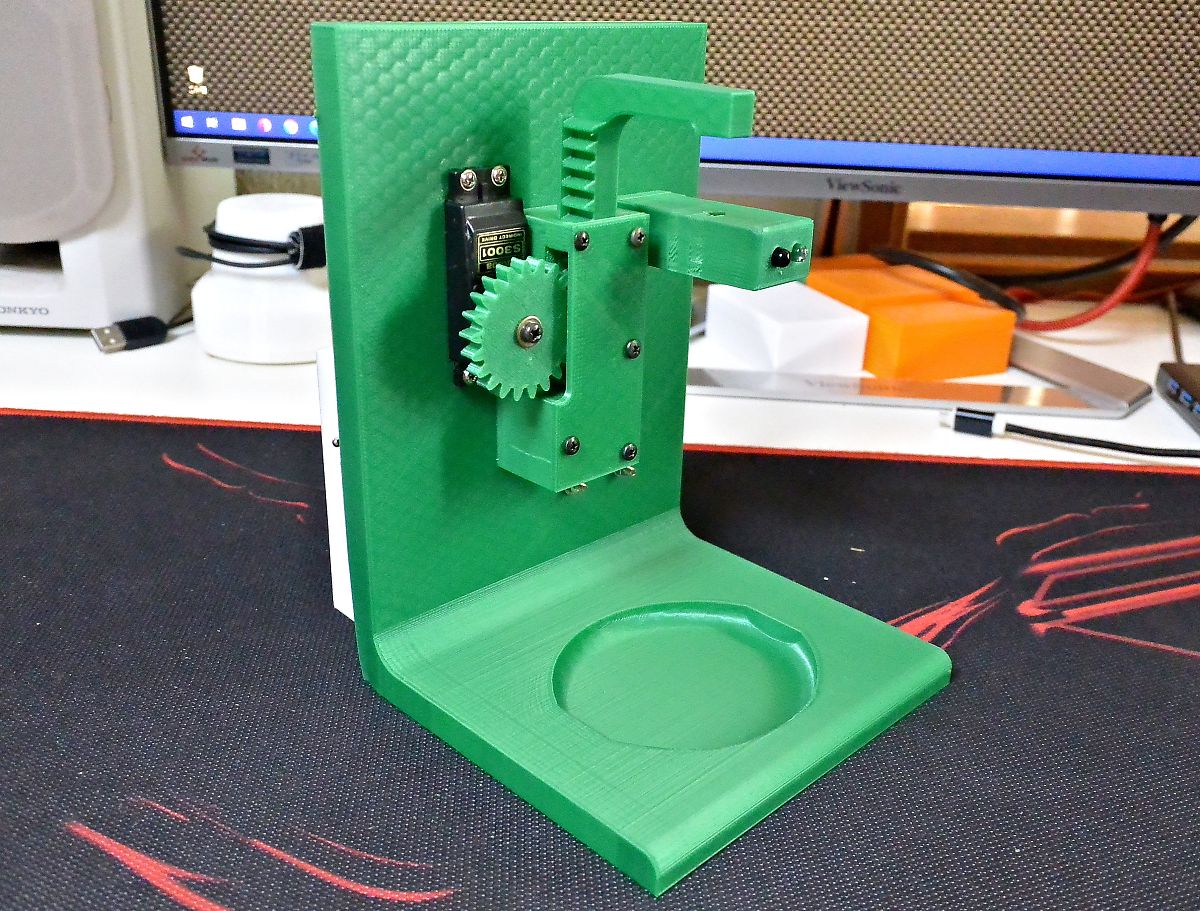

組み込み
パーツ類は前回作成した物以外に追加はありません、動作表示用のLEDは障害物センサーのLEDで代用し削除しました。

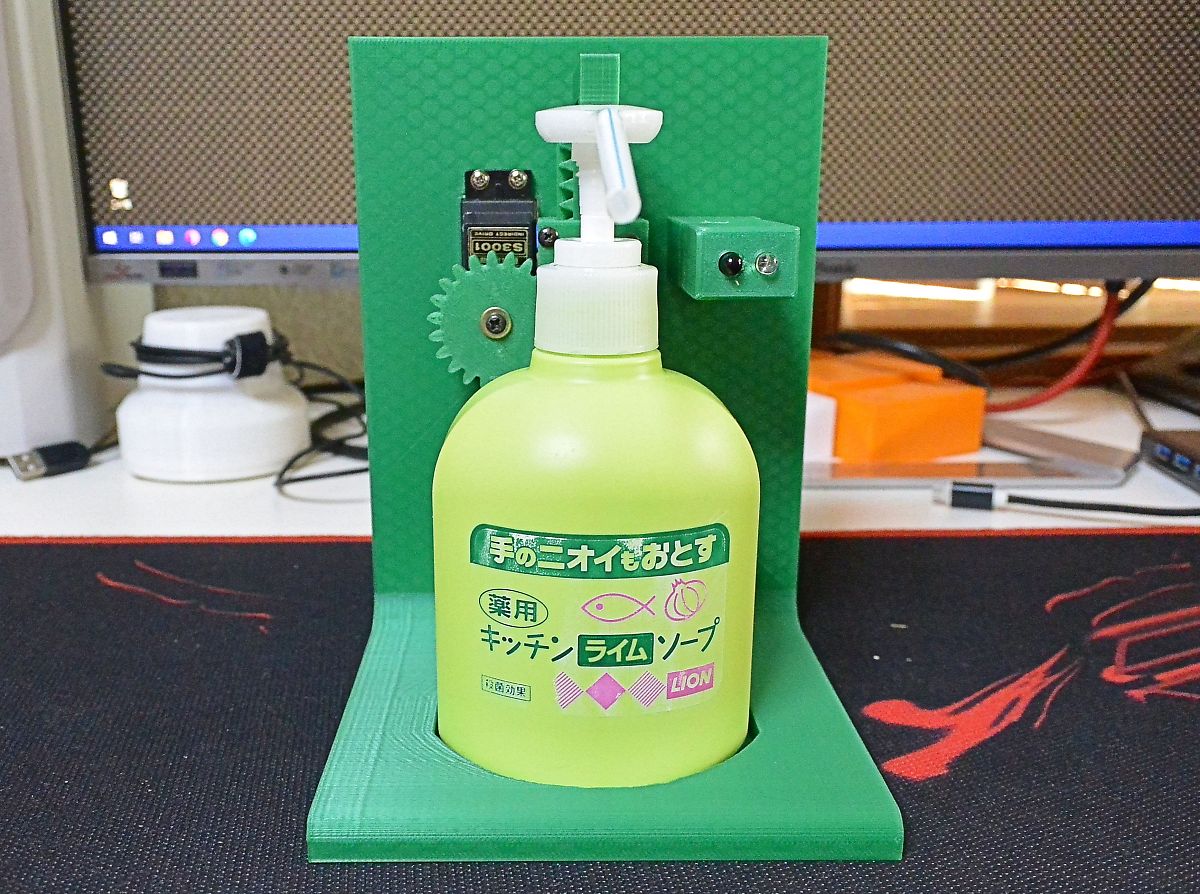

ボトルはソープですが中身はアルコールジェルです、大きさがちょうど良かったので。(^_^;)
![f:id:blogdaichan:20200610113332j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/blogdaichan/20200610/20200610113332.jpg)
![f:id:blogdaichan:20200610113335j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/blogdaichan/20200610/20200610113335.jpg)
![f:id:blogdaichan:20200610113338j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/blogdaichan/20200610/20200610113338.jpg)
前の物との比較
![f:id:blogdaichan:20200603160729j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/blogdaichan/20200603/20200603160729.jpg)
![f:id:blogdaichan:20200610115303j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/blogdaichan/20200610/20200610115303.jpg)
動作させてみました
武漢肺炎も収束に近づいたとはいえ、まだあちこちで小規模なパンデミックが起きているようです、お互い感染防止に努めましょう。
automatic alcohol dispenser V2
