Rspberry pi pico でレトロゲーム機を作ってみる

購入しておいた Rspberry pi pico が何個かあるので、python ではなく Arduino の farmware を使用してレトロゲーム機を作成してみようと思います。

0.96インチのOLEDを使用した小さなレトロゲーム機が主流ですが、老眼の私にはよく見えないのでちょっと大きめなディスプレイを使用します。
　

使用パーツ

raspberry pi pico

Raspberry Pi Pico ラズベリーパイピコ マイコンRP2040(Arm Cortex-M0+デュアルコア@133MHz (1個)

　

2.42インチOLED 128×64 SSD1309 SPI 接続

Buerjia 2.42 インチ OLED ディスプレイ LCD スクリーン モジュール 128X64 SPI/IIC インターフェイス SSD1309 ディスプレイ ホワイト

　

タクトスイッチまたは5方向スイッチ

タクトスイッチ 10種類 押しボタンスイッチ 小型スイッチ 小型 軽量で 導電性良く 瞬間的な触覚 電子製品/テレビ/コンピュータ/トランシーバー/リモコン/家電製品さんに適用 触覚スイッチ 180個入り

5方向スイッチ(アリエクスプレス)　があれば操作がやりやすくなります。
　

圧電ブザー

10個セット DC 3Vアクティブブザーアラーム 電磁ブザー 9x6MM 9x5.5MM 発振器 電磁ブザー ブザー アクティブブザー アラームブザー 電磁ブザー

　

参考サイト

picoを使用したレトロゲームのGithub

github.com
　
Github の元になったサイトWemosD1 Mini などを使用しています。

www.tinyjoypad.com
　

回路図

　
Github からダウンロードしたファイルの中のReadMeテキストを開くと配線について書いてありますが、これを元に回路図を作成してみました。

　

インストールして動作確認

Pico にArduino farmware を入れてレトロゲームをインストールする。

Arduino farmware インストールなどについては下記の記事が参考になります。

logikara.blog

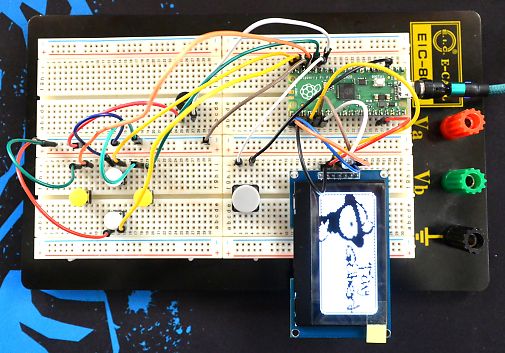

ブレッドボード上に配線して動作確認しました。

パーツの数が少ないので配線も簡単です。
スケッチの中に16種類のゲームが入っておりメニューから選択できます。

動作が確認出来たのでケースを作成し完成させたいと思います。
