１５年以上前にフライトシミュレーターで使っていた TrackIR4 、壊れたので何処かに保管したことを思い出し、段ボール箱の底から見つけ出しました。
カメラ本体の首が折れてディスプレイにセット出来なくなってそのまま放置されていたものです、使えるか分かりませんがとりあえずディスプレイにセットできるようにします。
Win10 64bit で動作するのか？
とりあえずディスプレイにはセットできるようになりました、さてWim10で動作するのでしょうか、これを使用していたときはWin XP だったような気がする。
メーカーサイトで確認してみました、今は TrackIR５になっていますね ４は使えるのでしょうか？
フォーラムを見ると TrackIR４ についてのスレッドがありました、最新の TrackIR５ドライバー・ソフトウエアで動作するようですが、最近の書き込みでは不具合が出るようなことが書いてあります。
ダメ元で最新の ドライバー（Ver.5.4.2）をインストールしてみましたが、なんと言うことでしょう何の問題も無く動作しました。
TrackIR４が使えそうでFS2020にも対応しているので、次の問題 Track Clip の性能がいまいちなのを解消したいと思います。
感度が良くない Track Clip をなんとかする
Track Clip とは反射板が３個付いていて帽子などに取り付け顔の動きを検知するものです。
感度が悪く使いにくいので、Track Clip Pro と言う製品が発売されています。
ヘッドフォンに取り付けるタイプで赤外線LEDを光らせる電源用にUSBコードが付いています。
持っているヘッドフォンはコードレスなのでこれを取り付けた場合コードが邪魔になります、また自作出来そうなのでコードレスのTrack Clipを作ってみようと思います。
コードレス Track Clip の自作
TrackIR を自作している方の動画を YouTube で見かけます、PlayStation Eye を使って作成しているようです 、これらの中に Track Clip の寸法などがありましたので参考に作成します。
使用パーツ
バッテリー：リチウムイオン3.7V 手持ちの小型ノートのバッテリーから取った物を使用します、同じような物はこれ。
IR LED：5mm 940nm 3個 、手持ちの物を使用しました。
充電ボード：１S用１Aまで充電可能、USBケーブルで充電出来ます。
![KKHMF 5個 マイクロUSB 5V 1A 18650リチウムバッテリー充電器モジュール 「国内配送」 [並行輸入品]](https://m.media-amazon.com/images/I/51gm0-ssjjL._SL500_.jpg "KKHMF 5個 マイクロUSB 5V 1A 18650リチウムバッテリー充電器モジュール 「国内配送」 [並行輸入品]")
小型基板用スイッチ：電源スイッチとして使用
LED：3mm 赤・青 充電及び電源インジケータ用
抵抗器：2KΩ×1本 120Ω×3本 1/4W 程度、使用するLEDのスペックにより変更する。
その他配線ケーブル
ケースは3Dプリンターで作成しました。
必要な方はお使い下さい。
TrackClip STL ファイル
回路図
Fritzing を使って回路図を書いてみました、充電表示用の赤色LEDは充電ボードの充電表示LEDを取り外し、そこから配線しています。
使用するLEDのスペックにより抵抗値が変わりますので注意が必要です。

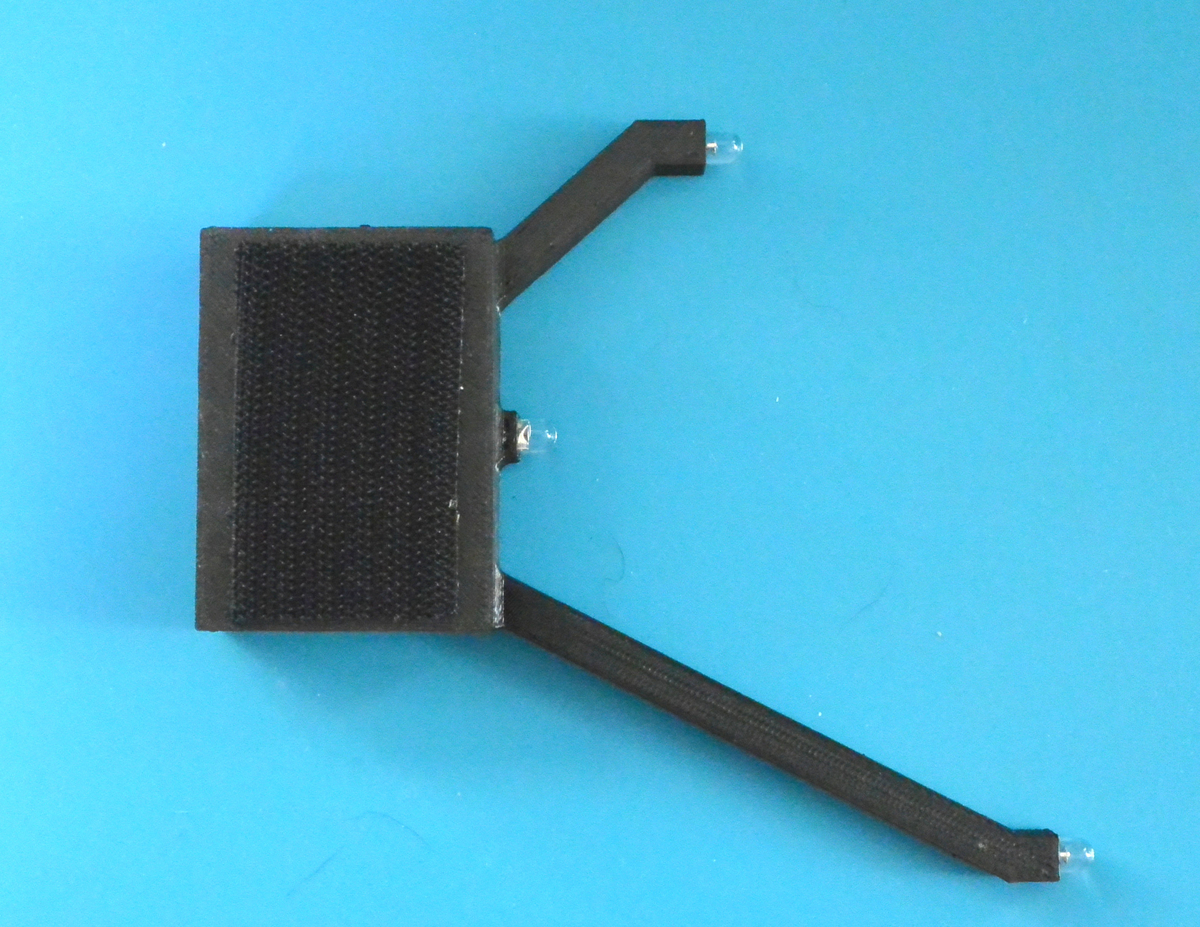

完成した TrackClip
IR LED は縁を削り取りアームに3mm埋め込みます、LEDが出っ張っていてかっこ悪いですが埋め込むと横を向いたとき LED の光が途切れてしまうので仕方ありません。

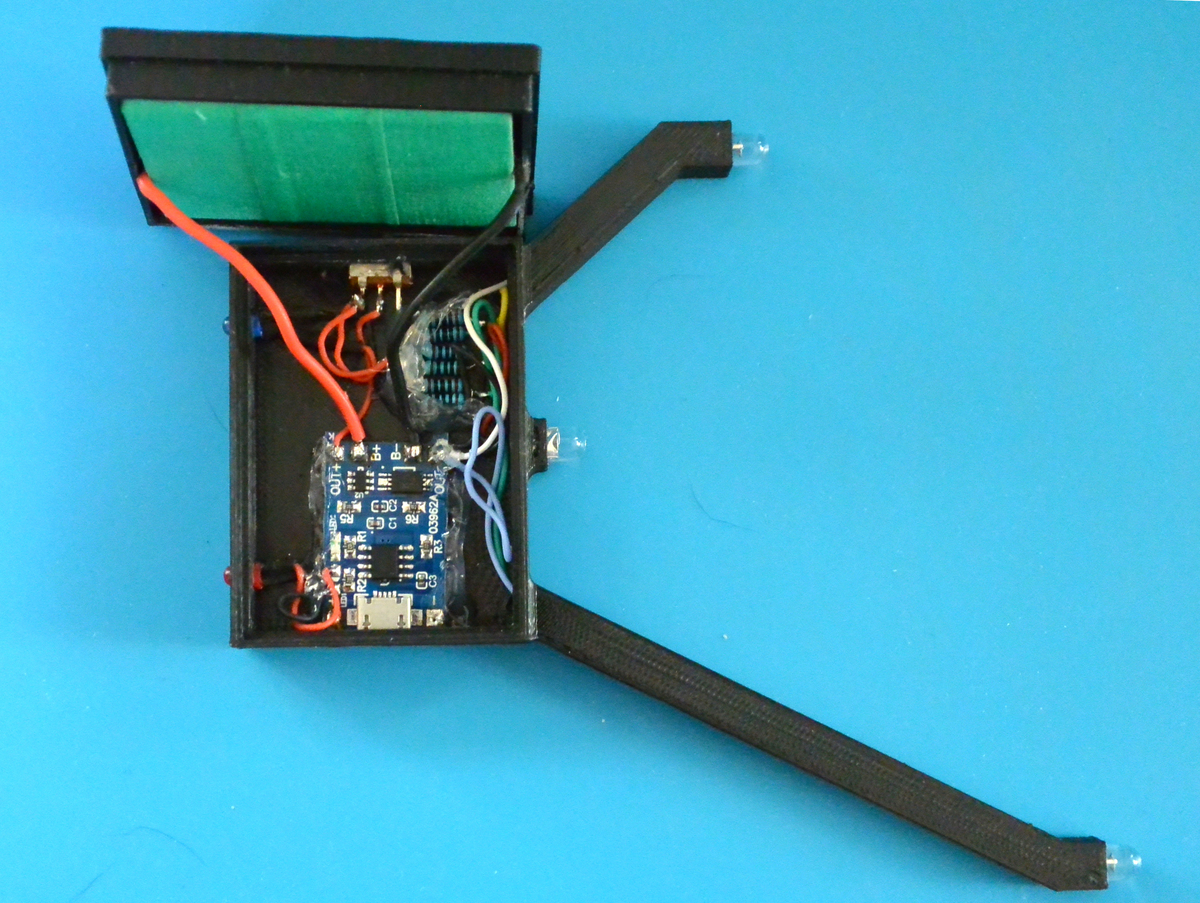

電源LED(青)と充電LED(赤)を点灯させています、充電表示LEDは満充電で消灯します。

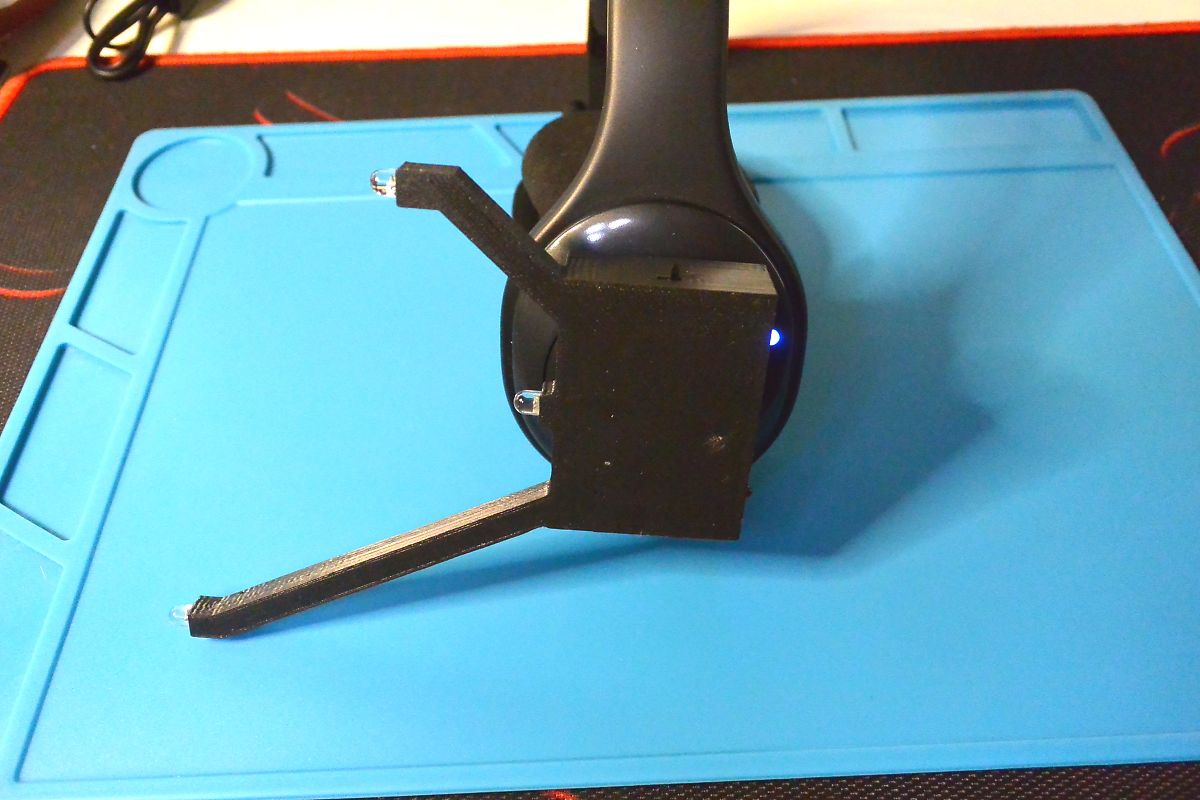

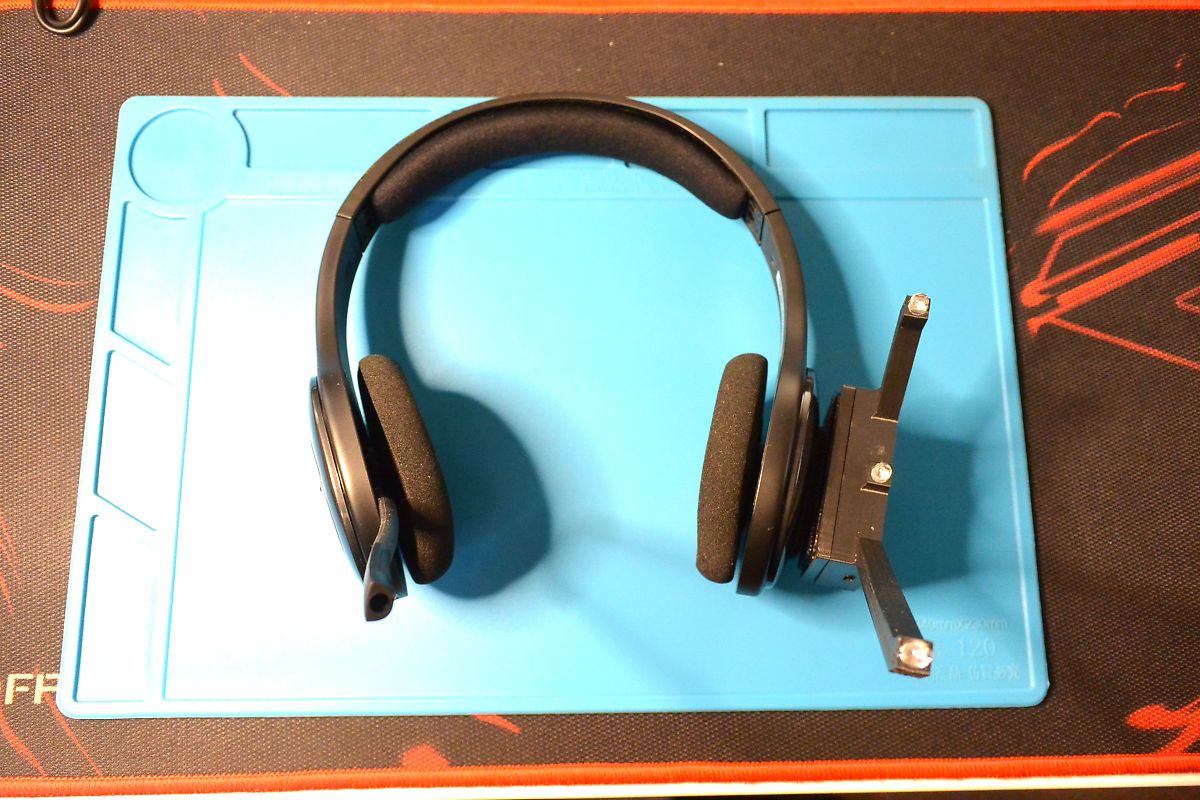

ヘッドフォンに取り付けた状態、ヘッドフォンはロジクールH800rです。
